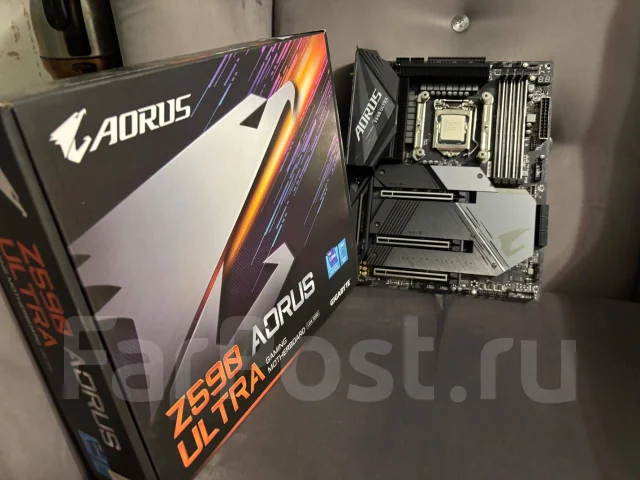

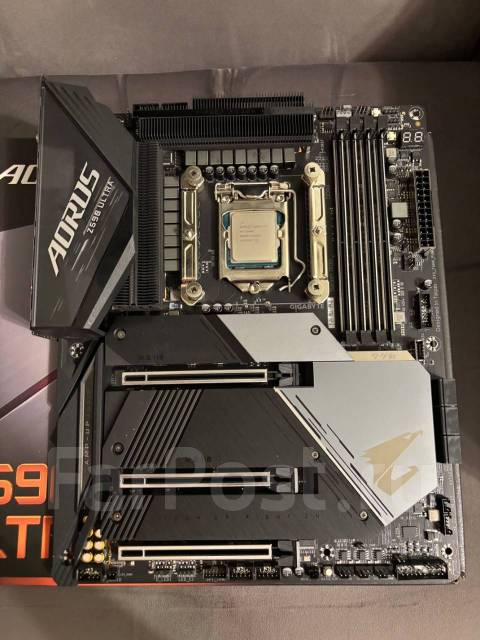

Материнская плата GIGABYTE Z590 AORUS ULTRA – решение с широкими возможностями конфигурации, выполненное в формате Standard-ATX. За счет этого модель может стать отличным выбором для создания игровых и рабочих систем с высокой производительностью. Другой особенностью платформы является стильный дизайн, сочетающий в себе премиальные материалы и строгие линии корпуса.
Основой GIGABYTE Z590 AORUS ULTRA является чипсет Intel Z590 и сокет LGA 1200 для процессоров Intel. Важной особенностью модели также является шина PCI-E 4.0 x16 и поддержка технологий CrossFire X, благодаря чему вы сможете использовать в своей работе несколько карт дискретной графики. Кроме того, за счет 4 DIMM-слотов возможно использование до 128 ГБ временной памяти. Для хранения больших массивов данных может использоваться до 6 дисков SATA вместе с 3 скоростными дисками M.2.
Еще одной особенностью материнской платы является возможность различных подключений. В частности, модель оснащена стандартным сетевым портом, множеством выходов USB, а также разъемами DisplayPort и TOSLINK. Беспроводные возможности представлены модулями WI-FI 6 и Bluetooth 5.1. Благодаря чипу Realtek HD Audio также обеспечивается отличное звучание аудио в формате 7.1. Поставка материнской платы осуществляется вместе с диском ПО, набором кабелей и креплений.
Развернуть описание
При использовании процессоров 10-го поколения Intel, функциональность материнской платы может быть ограничена. Для избежания проблем ознакомьтесь со спецификацией на сайте производителя.
Для лучшей производительности необходимо выполнить обновление BIOS материнской платы.
Читать далее
Характеристики
Заводские данные
Гарантия продавца / производителя
36 мес.
Страна-производитель
Тайвань (Китай)
Общие параметры
Тип
материнская плата
Модель
GIGABYTE Z590 AORUS ULTRA
Серия
GIGABYTE AORUS
Форм-фактор и размеры
Форм-фактор
Standard-ATX
Высота
305 мм
Ширина
244 мм
Процессор и чипсет
Сокет
LGA 1200
Чипсет Intel
Intel Z590
Совместимые ядра процессоров Intel
Comet Lake, Rocket Lake
Память
Тип поддерживаемой памяти
DDR4
Форм-фактор поддерживаемой памяти
DIMM
Количество слотов памяти
4
Количество каналов памяти
2
Максимальный объем памяти
128 ГБ
Максимальная частота памяти (JEDEC / без разгона)
3200 МГц
Частота оперативной памяти в разгоне
3300 МГц, 3333 МГц, 3400 МГц, 3466 МГц, 3600 МГц, 3666 МГц, 3733 МГц, 3800 МГц, 3866 МГц, 4000 МГц, 4133 МГц, 4266 МГц, ещё
Слоты расширения
Версия PCI Express
4.0
Слоты PCIe x16
1 x PCIe 3.0 (в режиме x4), 1 x PCIe 4.0 (в режиме x8), 1 x PCIe 4.0 (в режиме x16)
Поддержка SLI / CrossFire
CrossFire X
Количество карт в SLI / Crossfire
2 шт
Количество слотов PCI-E x1
0
Контроллеры накопителей
Поддержка NVMe
есть
Версия PCI Express накопителей
4.0
Количество разъемов M.2
3
Разъемы M.2 (M), PCIe линии процессора
1 x 2242/2260/2280/22110 (PCIe 4.0 x4)
Разъемы M.2 (M), PCIe линии чипсета
1 x 2242/2260/2280/22110 (PCIe 3.0 x4), 1 x 2242/2260/2280/22110 (SATA/PCIe 3.0 x4)
Количество портов SATA
6
Режим работы SATA RAID
0, 1, 5, 10
Режим работы NVMe RAID
0, 1, 5, 10
Другие разъемы накопителей
нет

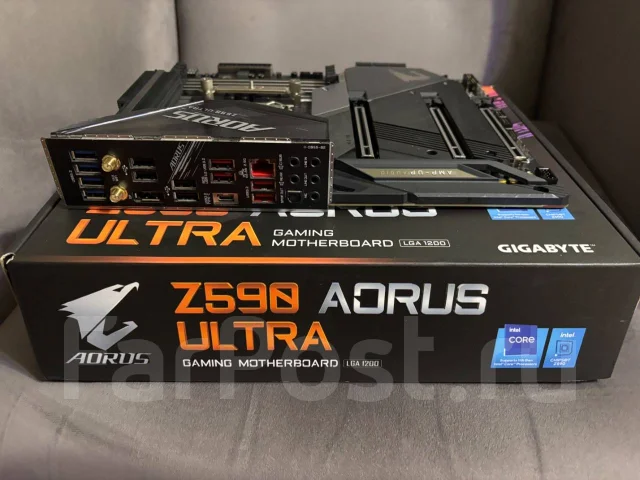

Порты на задней панели
Порты USB Type-A
4 x USB 2.0, 4 x USB 3.2 Gen 1, 4 x USB 3.2 Gen 2
Порты USB Type-C
1 x USB 3.2 Gen 2x2
Видеовыходы
1 x DisplayPort
Количество сетевых портов (RJ-45)
1
Количество аналоговых аудиоразъемов
5
Цифровые аудиопорты (S / PDIF)
TOSLINK (S/PDIF оптический)
Разъемы SMA (для антенны Wi-Fi)
есть
Порты PS / 2
нет
Разъемы на плате
Внутренние USB Type-A разъемы
1 x USB 3.2 Gen 1 (19 pin), 2 x USB 2.0 (9 pin)
Внутренние USB Type-C разъемы
1 x USB 3.2 Gen 2
Разъемы питания процессорного охлаждения
1 x 4 pin (кулер), 1 x 4 pin (помпа)
Разъемы для корпусных вентиляторов (4 pin)
4
Совмещенные разъемы для вентиляторов и помпы СЖО (4 pin)
2
Разъемы для корпусных вентиляторов (3 pin)
0
Разъемы 5V-D-G (3 pin) для ARGB по
