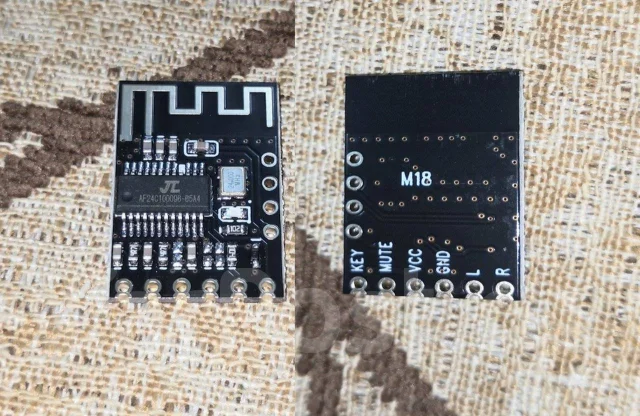

Аудио Модуль Bluetooth 5.0 (XFW - M18)
Модуль относится к линейке - сделай сам.
Применение
... Прием аудио сигнала от смартфона через сеть Bluetooth
... модуль работает в паре с усилителем, усиливать сигал сам не может
... работает в паре с темброблоком, темброблок передаёт сигнал на усилитель.
(если темброблок пассивный, и в УНЧ нет предусилителя, скорее всего он понадобится)
... имя сети Bluetooth создаваемой модулем XFW - M18
... ищете данную сеть телефоном и делаете сопряжение
... модуль готов к работе
... может работать с кнопочным блоком управления
(это опционально, делать не обязательно, всеми функциями управляет телефон, кроме функции включения модуля, модуль включается сам при подаче питания)

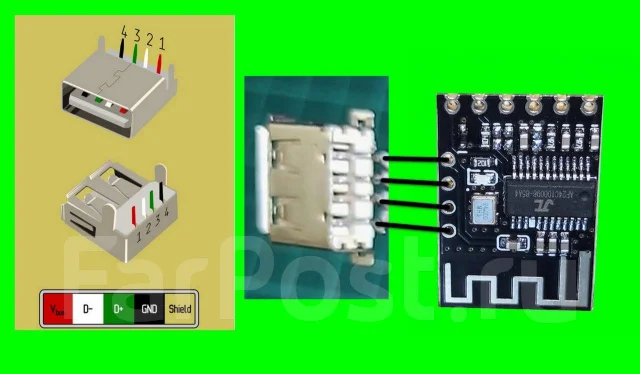

... может работать с USB флеш
(в данном случае - кнопочный блок управления функциями модуля необходим)

... дистанция 20 метров - максимум
... чувствительность 87 дБм
... совместим с версиями Bluetooth 4.х
... декодирование STEREO без потерь
(протоколы - HFPV 1.7 / A2DPV 1.2 / AVRCPV 1.5 / AVCTPV 1.2 / AVDTPV 1.2)
(форматы - WAV / WMA / FLAC / APE / MP3)
... сигнал MUTE (тишина): управляет усилителем, если УНЧ поддерживает данную функцию.
(высокий уровень - звук выключен, низкий уровень - звук включен)

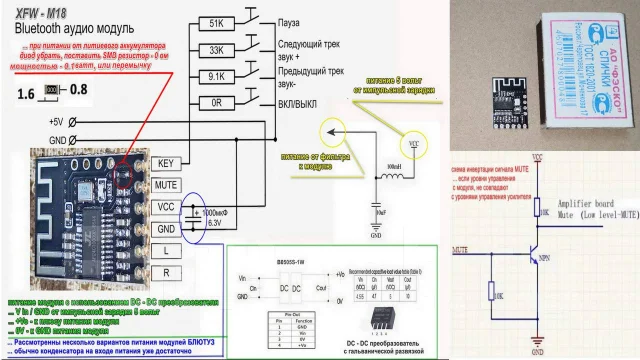

(приведена схема инвертации уровней управления сигналом MUTE)
... выход: максимум на синусе 1 кГц - 1 вольт по пикам синусоиды
Светодиодный индикатор
... мигает быстро, Bluetooth не подключен
... горит постоянно, Bluetooth подключен
... мигает медленно, модуль в режиме воспроизведения

Питание модуля - подробно
... 5 вольт (3.7 - 4.2 вольта - литиевый аккумулятор)
Условия работы от аккумулятора присутствуют на скрине
Вариант питания от импульсного источника, присутствует на скрине
Преобразователь DC - DC с гальванической развязкой
... используется при питании модуля и дальнейших блоков от одной линии питания
... исходные 20 вольт питают УНЧ, далее эти же 20 понижаются до 12,
для питания активного темброблока, далее исходные 20 или уже пониженные 12 понижаются до 5, для питания модуля Bluetooth
... если понижение для модуля Bluetooth без гальванической развязки
... далее необходимо использовать DC - DC с гальванической развязкой
(это позволяет избавиться от шумов любого модуля Bluetooth, генерируемых
по цепям питания)
(сказанное выше, касается и питания темброблока, но в редких случаях)
