Аудио Модуль Bluetooth 5.0 (XFW - M38) в Артеме

ВНИМАНИЕ
... извините, на сайте не сижу.
... если нужен быстрый ответ, не пользуйтесь кнопками: СПРОСИТЬ либо ОФОРМИТЬ ЗАКАЗ (в корзину)
... номер телефона присутствует в объявлении, таскбар (кнопка) "показать телефон"
... на номере возможно использование приложения ВотсАп
... спасибо за понимание

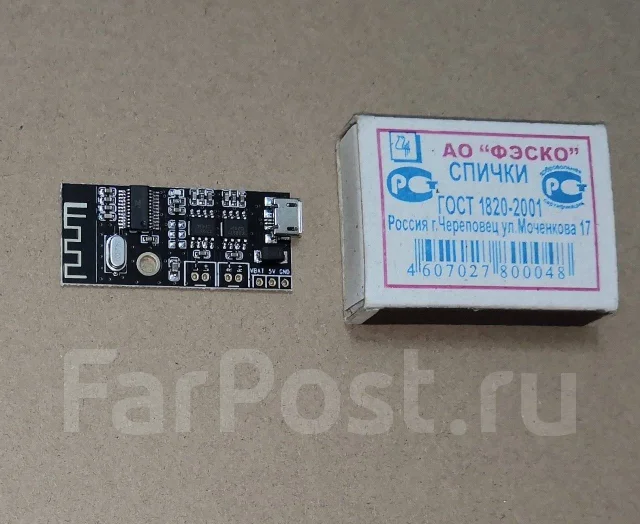

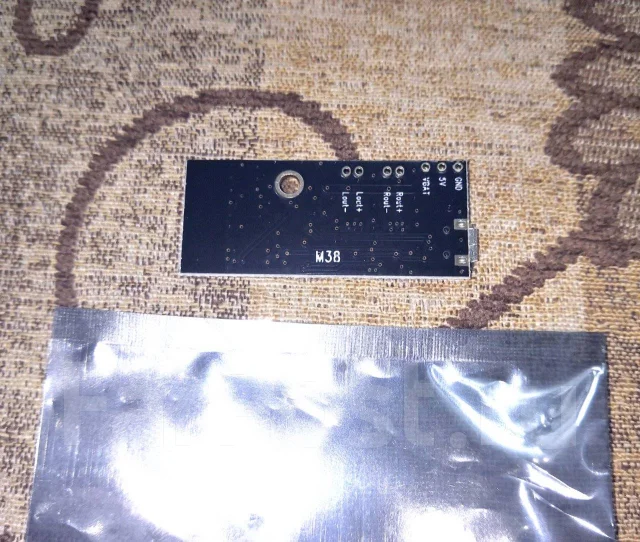

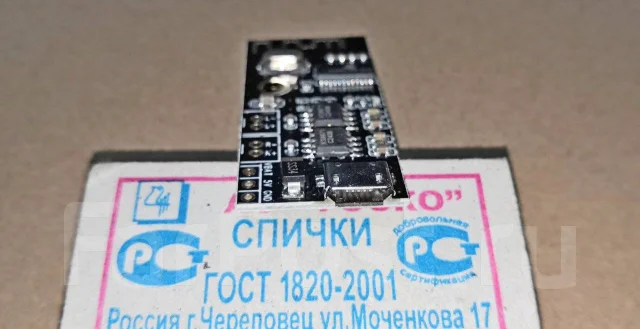

Аудио Модуль Bluetooth 5.0 (XFW - M38)
без фишек, проводов и разъёмов
(Всё под пайку)
... в схему модуля входит пара усилителей по 5 ватт
Модуль относится к линейке - сделай сам.
Применение
... Прием аудио сигнала от смартфона через сеть Bluetooth и его проигрывание на 2а динамика
(имя сети Bluetooth создаваемой модулем XFW - M38, ищете данную сеть телефоном и делаете сопряжение, модуль готов к работе)
... модуль может работать в режиме звуковой карты USB, драйвер устанавливать не нужно
(для подключения к компьютеру используется шнур micro USB - USB, диспетчер устройств системы, видит модуль как звуковую карту JieLi BR21, делаете её устройством звука по умолчанию, модуль будет воспроизводить звук через динамики подключенные к нему.
... в данном случае, питание на модуль будет приходить с порта USB
... USB 2, способен отдать по питанию не больше 500 миллиампер
... мощность звука, снизится в разы, динамики желательно не менее 8ми Ом
... если запитать модуль от внешнего источника, мощность будет номинальной.
... но нужно развязать 5ть вольт внешнего питания от 5ти вольт с USB

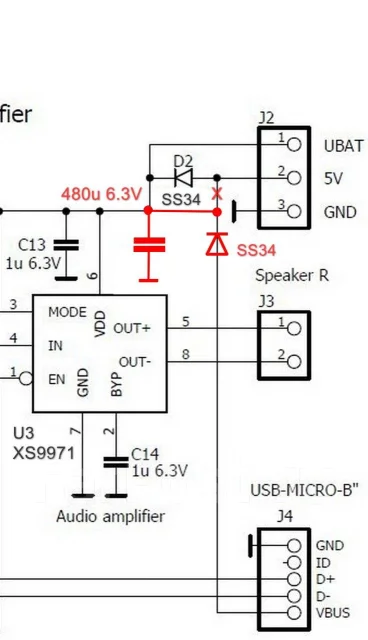

Доработка модуля по питанию показана, других доработок не требуется.
... диод - развязка +5ти вольт внешнего питания от питания 5ти вольт с порта USB

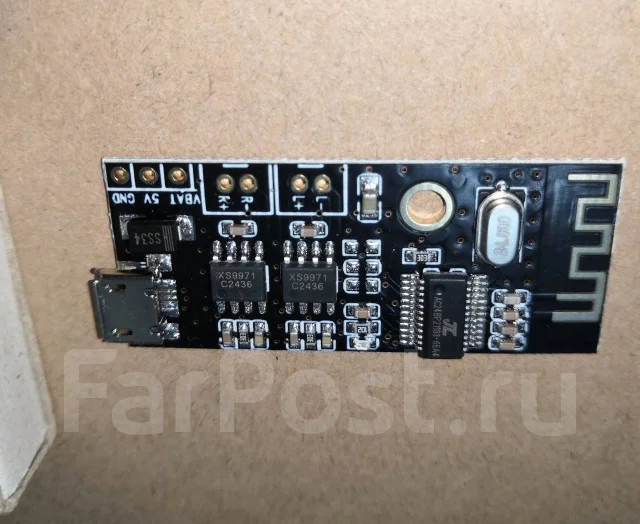

В модуле стоит UMW диод SS34, быстродействующий Диод Шоттки 40V 3.0A
Ставите такой же, или подобный.
... конденсатор - для сглаживания пульсаций питания при работе УНЧ

... дистанция 20 метров - максимум
... чувствительность 87 дБм
... совместим с версиями Bluetooth 4.х
... декодирование STEREO без потерь
(протоколы - HFPV 1.7 / A2DPV 1.2 / AVRCPV 1.5 / AVCTPV 1.2 / AVDTPV 1.2)
(форматы - WAV / WMA / FLAC / APE / MP3)
Светодиодный индикатор
... мигает быстро, Bluetooth не подключен
... горит постоянно, Bluetooth подключен
... мигает медленно, модуль в режиме воспроизведения

Питание модуля
... 5 вольт (3.7 - 4.2 вольта - литиевый аккумулятор)
... рекомендуемый ток 2 ампера
... линии питания имеют разные интерфейсы
... внешние 5 вольт поступают на схему через диод
... линия питания от батареи поступает напрямую

Подключение динамиков
... УНЧ модуля способны работать с динамиками от 2 до 8 Ом
... рекомендую 4ом 5 ватт
... 2 Ом, раскачивает легко но греется
... более 4 Ом, не греется, но и не раскачивает

К ВЫХОДАМ МОДУЛЯ НЕЛЬЗЯ ПОДКЛЮЧАТЬ УСИЛИТЕЛЬ
НЕЛЬЗЯ соединять минусы выходов вместе иначе микросхемы сгорят.

Проверка работоспособности при покупке.
... на показ работоспособности, нужно время.
... если у вас его нет, берёте модуль который проверен
ИЗВИНИТЕ, но если после вашего подключения, модуль окажется не рабочим
претензии - что взяли сгоревший не принимаются.
