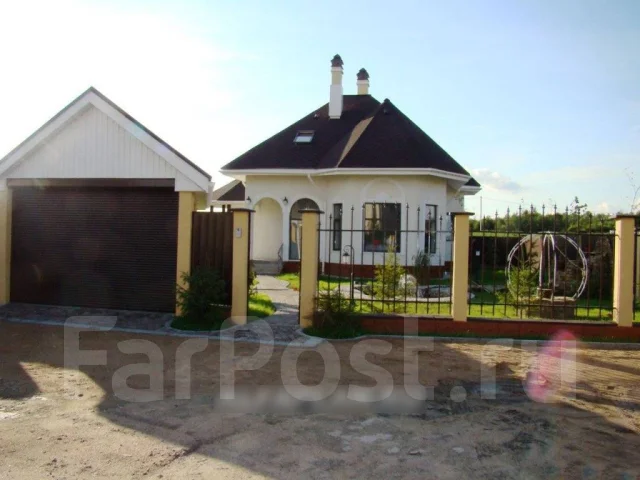

Проект дома 109В "Душечка" выполнен с мансардным этажом.

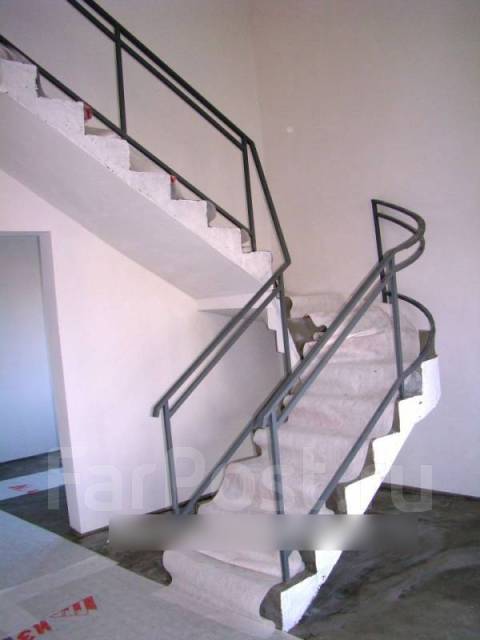

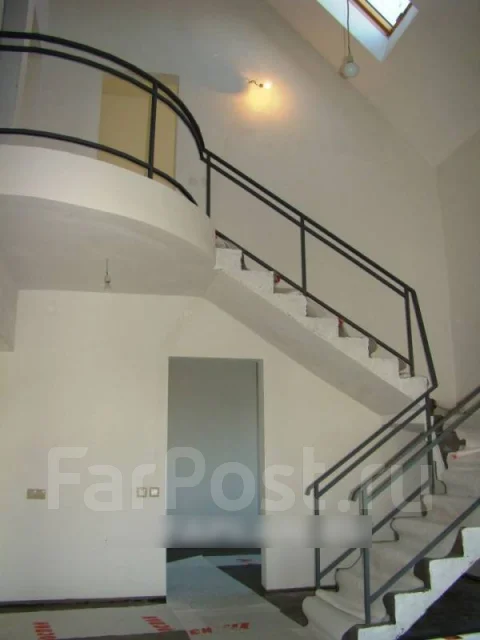

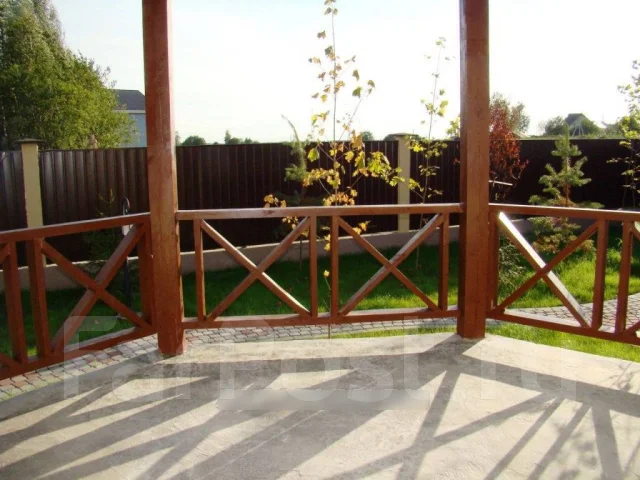

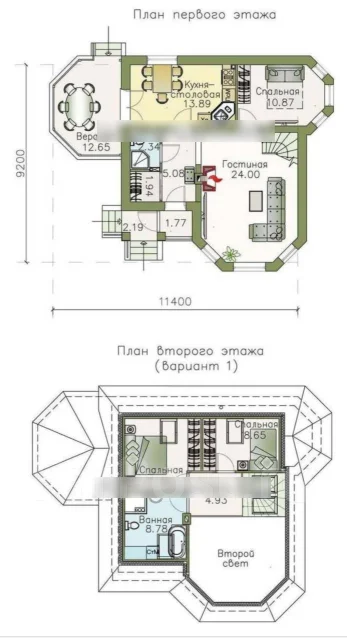

На первом этаже, несмотря на компактные размеры, в доме кроме гостиной и кухни-столовой, удалось разместить небольшую жилую комнату площадью примерно 10м2. Гостиная двусветное помещение, в объем которого выключена лестница на второй этаж. К кухне-столовой непосредственно примыкает веранда, которую в теплый период года можно использовать как столовую.

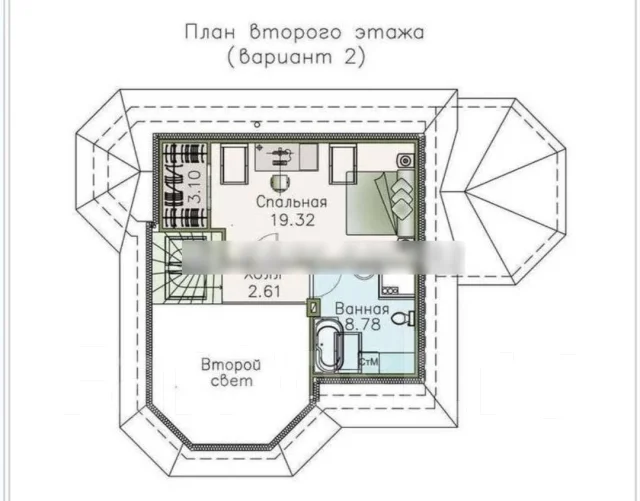

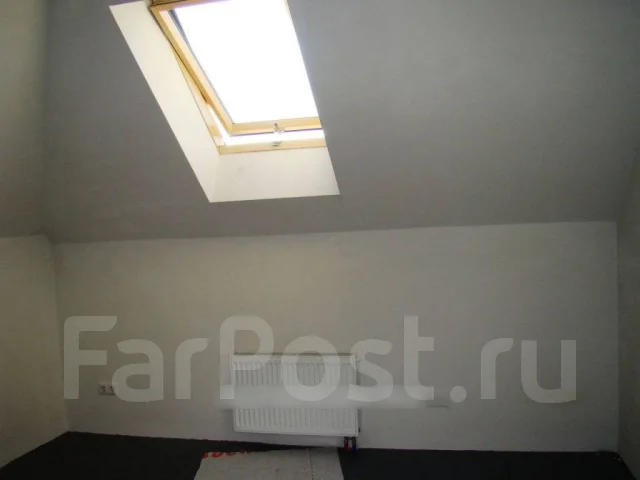

На втором этаже - две спальных комнаты, и санузел.
В состав "Архитектурно-строительных чертежей (АС) (примерно 55-65 листов формата А3)" входят:
Архитектурный раздел (чертежи марки АР):
Общие данные по проекту: ведомость чертежей,пояснения, спецификация
Разбивочный план осей (несущих стен)
Кладочные планы
Маркировочные планы
План кровли

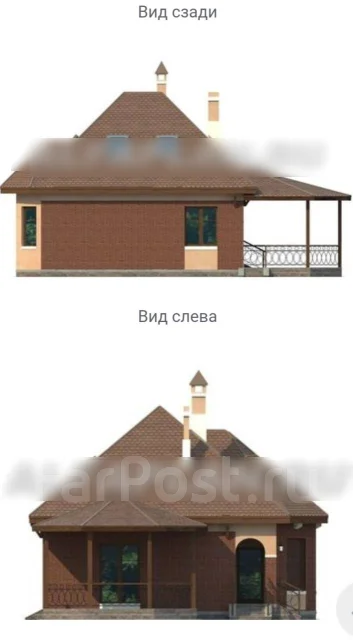

Фасады
Разрезы
Узлы и детали: конструкции и узлы стен, вентиляционные стояки, лестница, крыльцо, индивидуальные узлы и детали, зависящие от дома
Ведомость оконных и дверных блоков
Изделия: решетки ограждений и иные, зависящие от архитектуры дома
Конструктивный раздел (чертежи марок КР, КЖ, КД ):
Фундамент. Планы-порядовки раскладки блоков (для сборного фундамента), или опалубочные чертежи и армирование — для монолитного фундамента. Спецификации
Планы перекрытий этажей и спецификации, необходимые узлы и детали перекрытий
Перемычки над окнами и проемами, и их спецификация
Планы стропил, их узлы и спецификации
Разрезы
Основные конструктивные узлы, в зависимости от архитектуры дома
Изделия — балки металлические или Ж/Б, в зависимости от архитектуры дома
Инженерные системы (ИС) разработаны от ввода в дом, то есть это - внутренние сети (примерно 25-35 листов формата А3).
Инженерные системы (ИС)
Водоснабжение и Канализация (чертежи марки ВК)
Отопление (чертежи марки ОВ)
Электрооборудование (чертежи марки ЭО)
В проектах деревянных домов чертежи объединены в Архитектурно-Строительный раздел (чертежи марки АС).
Дополнительно к чертежам, которые типичны для других домов, для деревянных даны развертки стен с порядовками бревен.
