В состав "Архитектурно-строительных чертежей (АС) (примерно 55-65 листов формата А3)" входят:
Архитектурный раздел (чертежи марки АР)
Общие данные по проекту: ведомость чертежей,пояснения, спецификация
Разбивочный план осей (несущих стен)
Кладочные планы
Маркировочные планы
План кровли
Фасады
Разрезы
Узлы и детали: конструкции и узлы стен, вентиляционные стояки, лестница, крыльцо, индивидуальные узлы и детали, зависящие от дома
Ведомость оконных и дверных блоков
Изделия: решетки ограждений и иные,зависящие от архитектуры дома
Конструктивный раздел (чертежи марок КР, КЖ, КД )
Фундамент. Планы-порядовки раскладки блоков (для сборного фундамента), или опалубочные чертежи и армирование — для монолитного фундамента. Спецификации
Планы перекрытий этажей и спецификации, необходимые узлы и детали перекрытий
Перемычки над окнами и проемами, и их спецификация
Планы стропил, их узлы и спецификации
Разрезы
Основные конструктивные узлы, в зависимости от архитектуры дома
Изделия — балки металлические или Ж/Б, в зависимости от архитектуры дома
Инженерные системы (ИС) разработаны от ввода в дом, то есть это - внутренние сети (примерно 25-35 листов формата А3).
Инженерные системы (ИС)
Водоснабжение и Канализация (чертежи марки ВК)
Отопление (чертежи марки ОВ)
Электрооборудование (чертежи марки ЭО)
В проектах деревянных домов чертежи объединены в Архитектурно-Строительный раздел (чертежи марки АС).
Дополнительно к чертежам, которые типичны для других домов, для деревянных даны развертки стен с порядовками бревен.
- Архитектурно-строительные чертежи (АС) - "45500 руб"
- Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование - "14700 руб"
- Строительный паспорт проекта (Типовой) - "4300 руб"

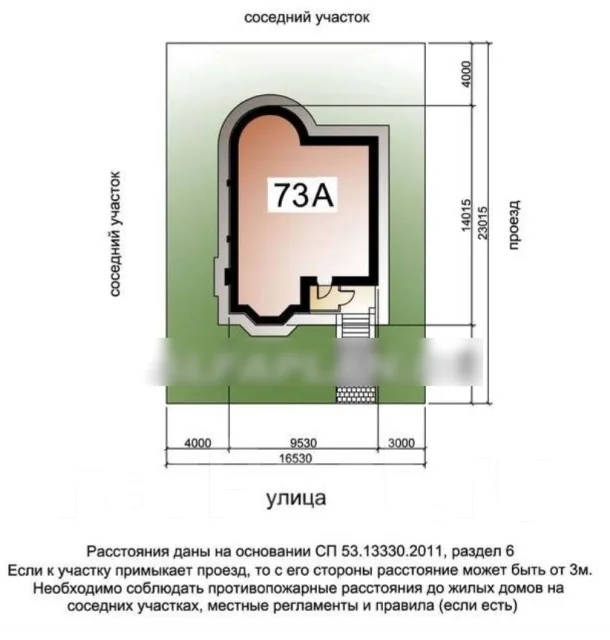

- Строительный паспорт проекта + Разбивочный план участка (Индивидуалный) - от "12000 руб"
- Дополнительная копия проекта - "6500 руб"
- Полный комплект (ПК) (Архитектурно-строительные чертежи, инженерные системы, Паспорт проекта, допкопия) — скидка: 59000 - 2500 = "56500 руб"
- Вариант фундамента - монолитный ЛЕНТОЧНЫЙ, с глубиной заложения 1м 90см - "10000 руб"
- Вариант фундамента - монолитный ЛЕНТОЧНЫЙ, с глубиной заложения 1м 60см - "10000 руб"
