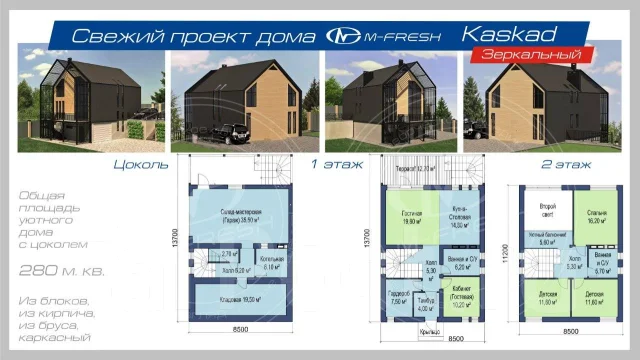

Свежий проект трёхэтажного жилого дома М-фреш Каскад.
Первый уровень - цокольный этаж, верхний уровень - мансардный тип этажа.
В этом проекте современного дома есть большой красивый витраж, второй свет в гостиной.

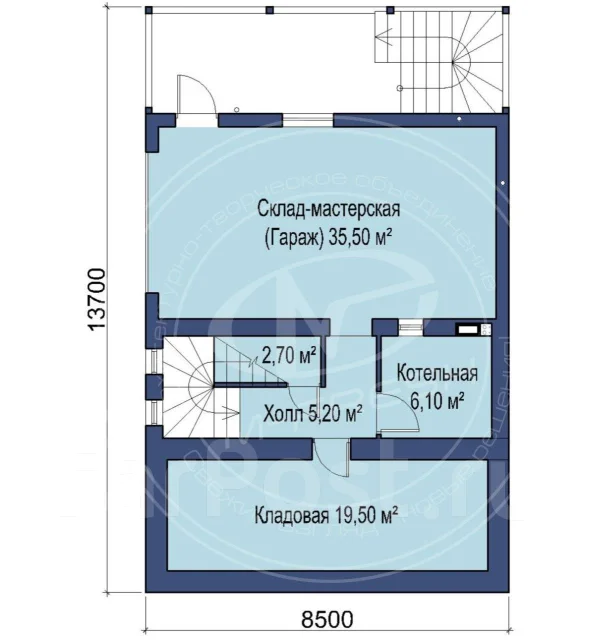

В цоколе для Вас предусмотрены технические помещения, гараж, мастерская, котельная, склад, кладовая.

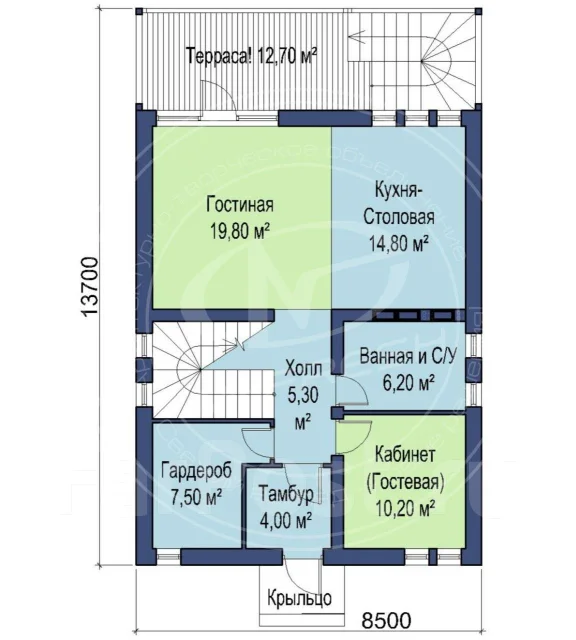

На первом этаже общая зона кухни-столовой и гостиной с выходом на солнечную террасу!
Есть отдельный кабинет (гостевая), гардероб, ванная с туалетом, лестница на второй этаж.

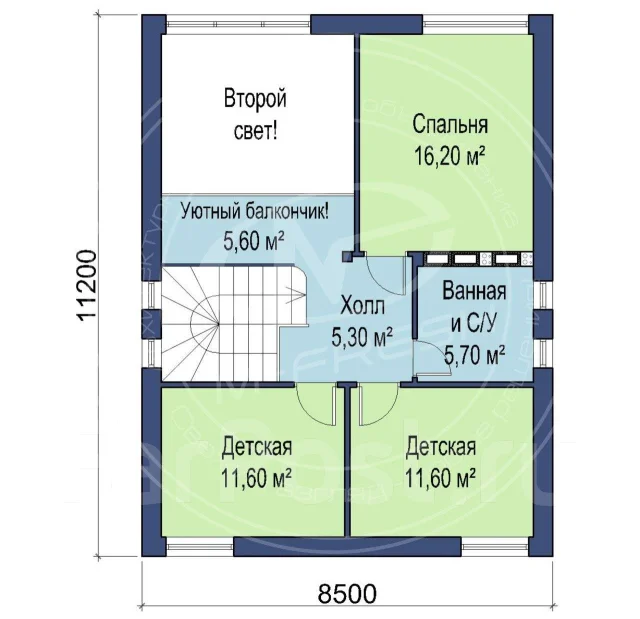

На втором этаже расположены: спальня родителей и две детские.
Доступ в общий санузел, ванную предусмотрен из холла.
Есть прекрасный балкончик над гостиной с видом на окружающий лес через широкий и высокий витраж!
В проекте представлены подробные размеры помещений.
При необходимости доработаем планировки и фасады, террасы, балконы, изменим форму крыши, этажность, цвет и материал фасадов, стен.
Конструктивная схема 2-этажного жилого дома с цокольным этажом решена с несущими наружными и внутренними стенами, из газосиликатного блока 300 мм и 400 мм монолитными Ж/Б колоннами сечением 300х300 мм, монолитными Ж/Б ригелями и балками сечением 300х350 мм с опиранием монолитного Ж/Б перекрытия по контуру, что обеспечивает надежную устойчивость и жесткость конструкций.
Фундамент - монолитная Ж-Б плита 400 мм с опиранием на нее фундаментных стеновых блоков в зоне заглубления фундамента в грунт.
Основные несущие элементы: блоки ФБС-12-5-6Т 1180х500х600 мм , монолитные колонны 300х300 мм.
Горизонтальная гидроизоляция - выполняется из 2-х слоев цементно-песчанного раствора состава 1: 2 толщиной 30 мм.
Вертикальная гидроизоляция - стены, соприкасающиеся с грунтом, обмазать горячим битумом на 2 раза. В зоне заглубления фундамента в грунт утеплить стены экструдированым ППС.
Крыша - двухскатная,с фронтонами с двух сторон, покрытие кровли фальцевое.
Кровля - фальцевая по не сплошному настилу из доски 100х20мм. Чердачное помещение отсутствует
Терраса и козырек представляют собой единый металлокаркас из квадратной трубы 150х150 мм и 50х50 мм.
В Архитектурно-строительный проект входят все чертежи, необходимые для понимания всех моментов по всем размерам и высотам, материалам, оконным и дверным проемам. Альбом из листов формата А3 с чертежами, необходимыми для строительства дома:
-Пояснительная записка
-Расположение дома именно на Вашем участке
-План фундамента
-Планы каждого этажа со всеми размерами
-Планы каждого этажа с расположением мебели и оборудования

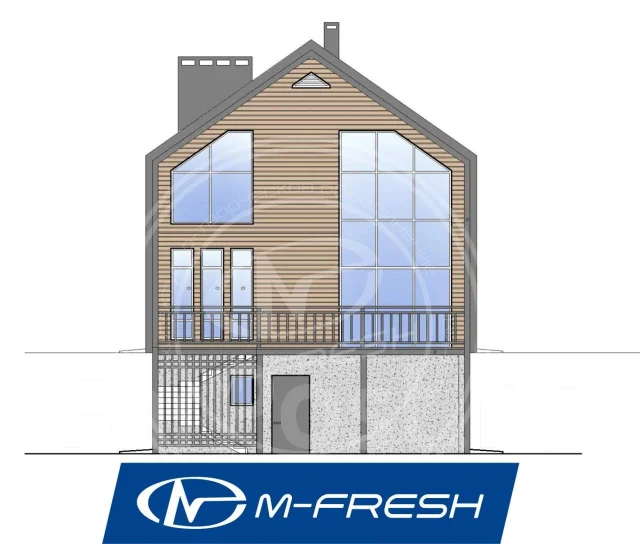

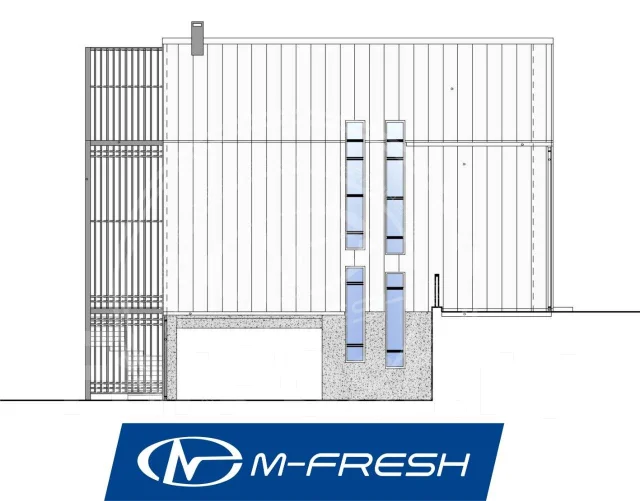

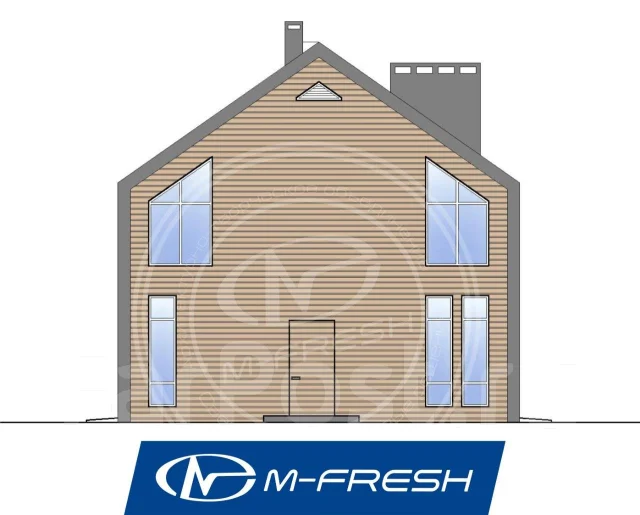

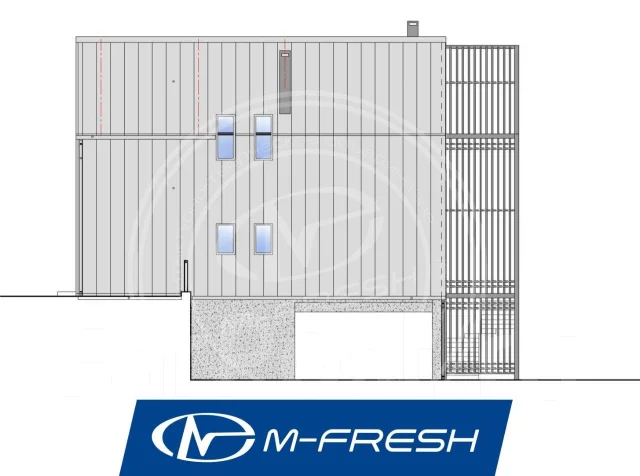

-Фасады со всех сторон с размерами и отметками
-Разрезы по дому для понимания всех материалов и высот по перекрытиям, этажам, кровле
-План кровли
-Схема стропильной системы
-Фасады с показом раскладки блоков (каркаса), перемычек и т. д.
-Спецификация оконных и дверных проемов (высота, ширина, кол-во)
-Все необходимые узлы для понимания основных конструкций и креплений
-Визуализация (виды со всех сторон на дом с материалами в объеме)
-Спецификация на все строительные материалы по фундаменту, стенам, перекрытиям, кровле и т. д.
-Схема электрики (расположение розеток, выключателей, светильников)
-Схема канализации, технологические проёмы для труб
-Обозначение вентиляции
Отправим этот готовый проект в электронном виде (все архитектурно-строительные чертежи примерно 40 листов формата А3) в любую точку мира, доставка от 1 до 10 часов. Доставка распечатанного альбома проекта - от 2 до 20 дней (зависит от региона)
Если СПОЗУ (расположение на участке, генеральный план) не надо, то минус 10%.
Стоимость проекта в электронном виде на 10% меньше.
Закажите электронный проект по электронной почте, тут же получите его и распечатайте сами или в печатном салоне, экономьте время!
