Свежий проект 2-этажного жилого дома для Вас М-фреш Метис.
Дом довольно компактный с тремя отдельными спальнями на втором этаже.
Конструктивные и архитектурно-планировочные решения:

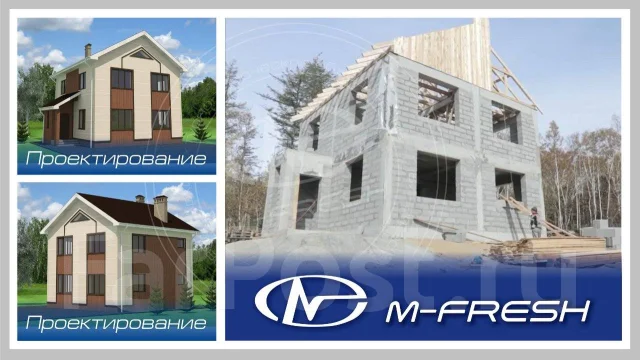

Конструктивная схема - бескаркасная с самонесущими стенами. Несущие стены из газобетонных блоков: наружные 300мм, внутренние 200мм. Фундамент здания - монолитная фундаментная плита толщиной 400мм. Перекрытия 1-го и 2-го этажей монолитные ж/б безригельные толщ. 200мм. Лестница -монолитная.
Архитектурно-планировочные решения.

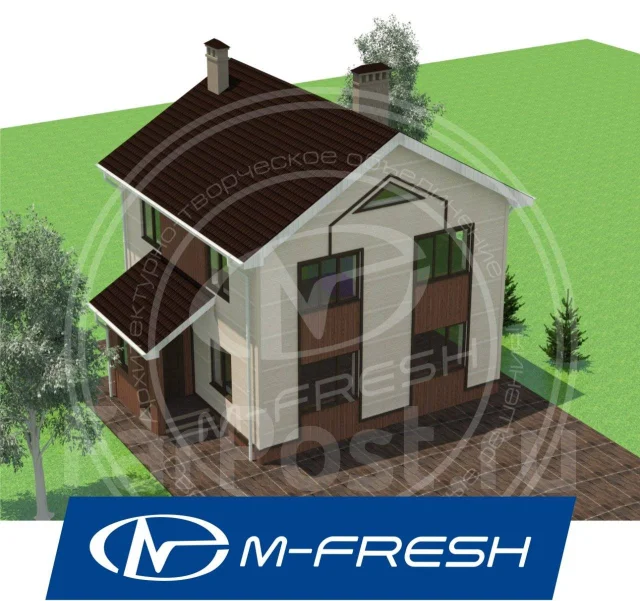

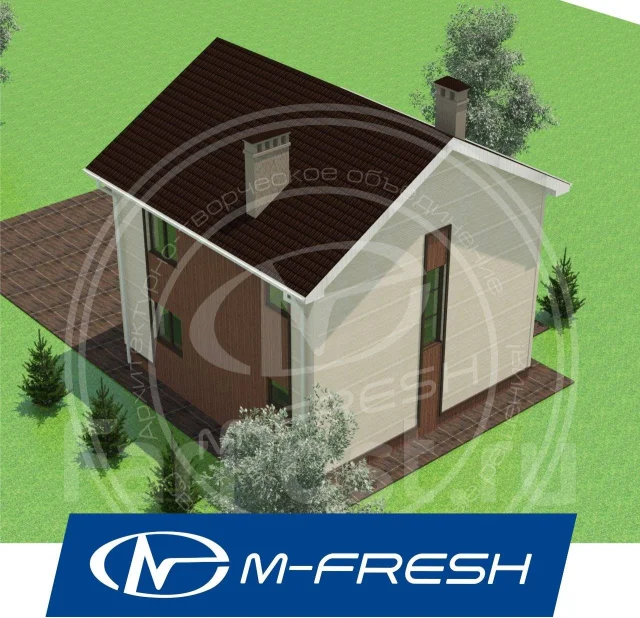

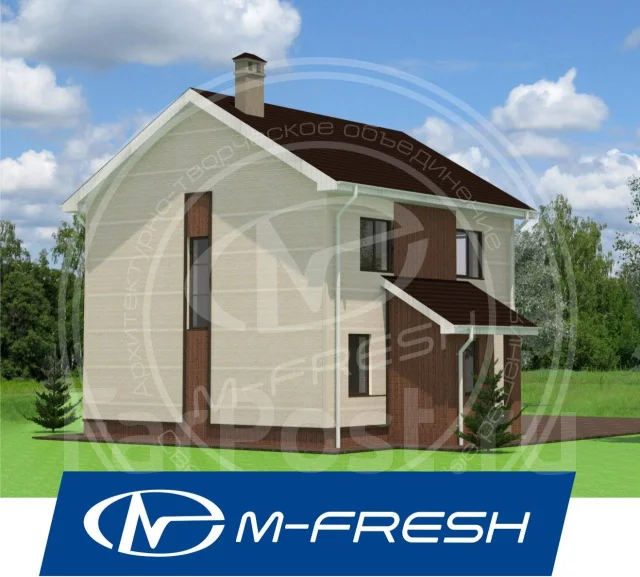

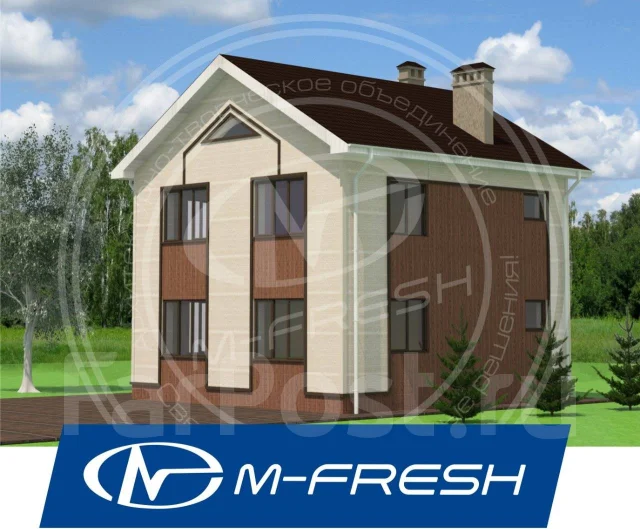

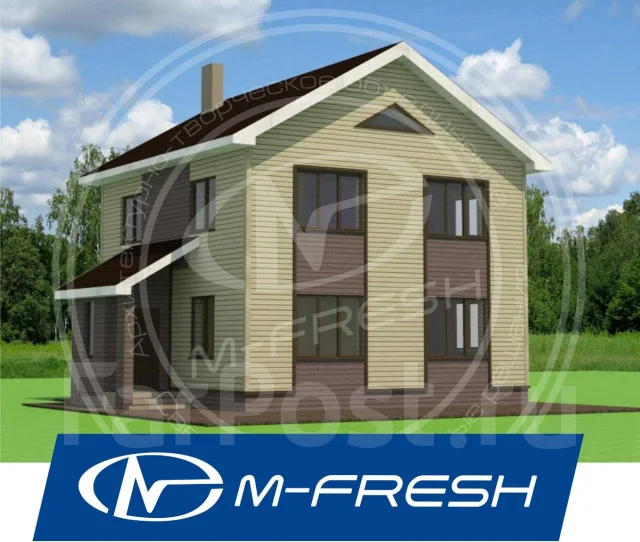

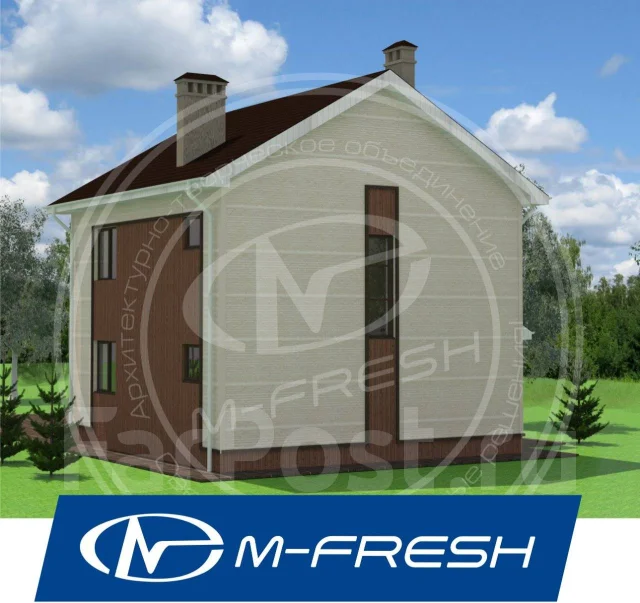

Здание имеет прямоугольную форму в плане с выступом для тамбура. Кровля двухскатная, с углом наклона 30°. Фасады дома утеплены, и обшиты фасадными панелями типа "сайдинг": бежевый сайдинг и коричневый с вертикальной фактурой дерева. Двухэтажное здание имеет один главный вход. Уровень пола первого этажа находится на отм. +0.450 мм относительно уровня земли и принят за отм 0.000. высота 1 этажа от пола до потолка 2.95 метра, второго этажа - 2.7 м.
Высота здания от уровня пола до конька равна 8.99 метров.

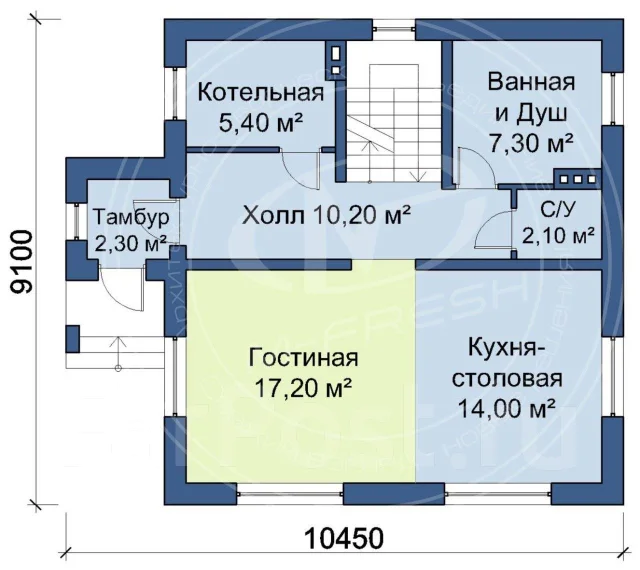

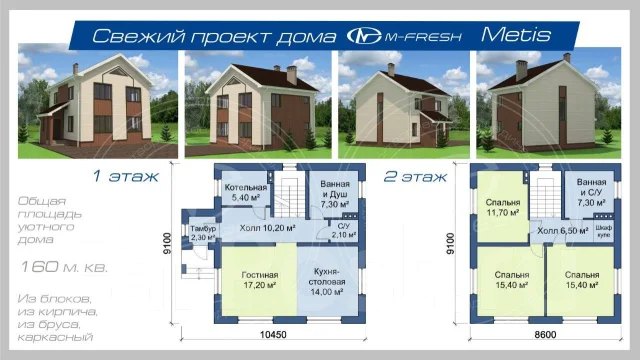

На 1 этаже расположены тамбур, коридор, санузел, кухня, гостиная, котельная и постирочная.

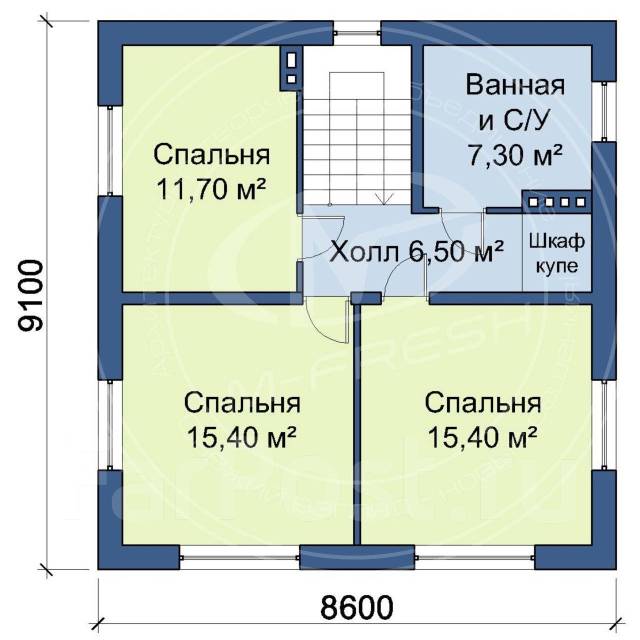

На 2 этаже располагаются 3 спальные комнаты, санузел и коридор.
Внутренние перегородки дома из газобетона 100 мм.
В проекте представлены подробные размеры помещений.
При необходимости изменим фасады и крышу, доработаем планировочные решения и перегородки, стены.
Доработаем встроенный гараж, террасы, балконы.
В Архитектурно-строительный проект входят все чертежи, необходимые для понимания всех моментов по всем размерам и высотам, материалам, оконным и дверным проемам. Альбом из листов формата А3 с чертежами, необходимыми для строительства дома:
-Пояснительная записка
-Расположение дома именно на Вашем участке
-План фундамента
-Планы каждого этажа со всеми размерами
-Планы каждого этажа с расположением мебели и оборудования
-Фасады со всех сторон с размерами и отметками
-Разрезы по дому для понимания всех материалов и высот по перекрытиям, этажам, кровле
-План кровли
-Планы перекрытий
-Схема стропильной системы
-Фасады с показом раскладки блоков (каркаса), перемычек и т. д.
-Спецификация оконных и дверных проемов (высота, ширина, кол-во)
-Все необходимые узлы для понимания основных конструкций и креплений
-Визуализация (виды со всех сторон на дом с материалами в объеме)
-Спецификация на все строительные материалы по фундаменту, стенам, перекрытиям, кровле и т. д.
-Схема электрики (расположение розеток, выключателей, светильников)
-Схема канализации, технологические проёмы для труб
-Обозначение вентиляции
-Получаете карту со скидкой 20% на все следующие проекты и дизайн у нас!
Отправим этот готовый проект в электронном виде (все архитектурно-строительные чертежи примерно 40 листов формата А3) в любую точку мира, доставка от 1 до 10 часов. Доставка распечатанного альбома проекта - от 2 до 20 дней (зависит от региона)
Стоимость проекта в электронном виде на 10% меньше.
Закажите электронный проект, тут же получите его по электронной почте и распечатайте сами или в печатном салоне, экономьте время!
