Свежий проект двухэтажного жилого каркасного дома с витражами и террасой М-фреш Квин (Королева).

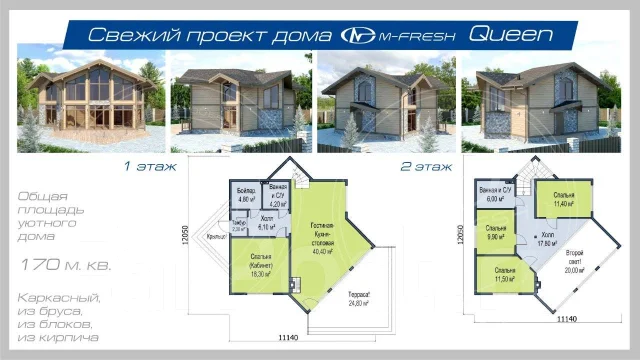

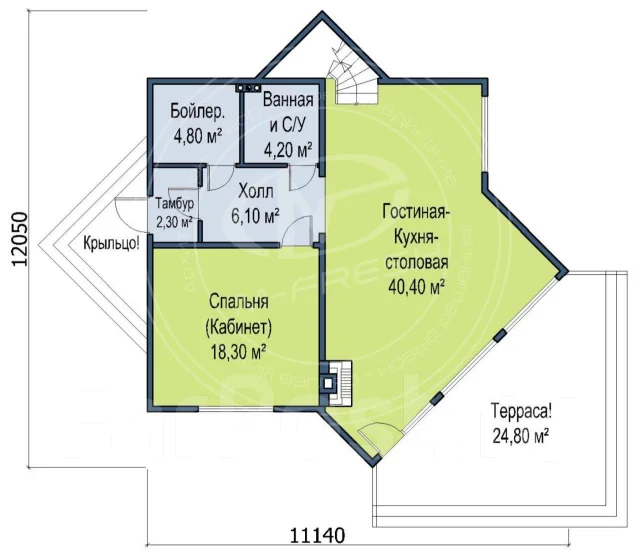

На первом этаже общая большая зона гостиной с кухней-столовой с витражным выходом на террасу.
Предусмотрен камин в гостиной.
Есть отдельная комната под кабинет.
Из прихожей доступ в бойлерную и ванную.

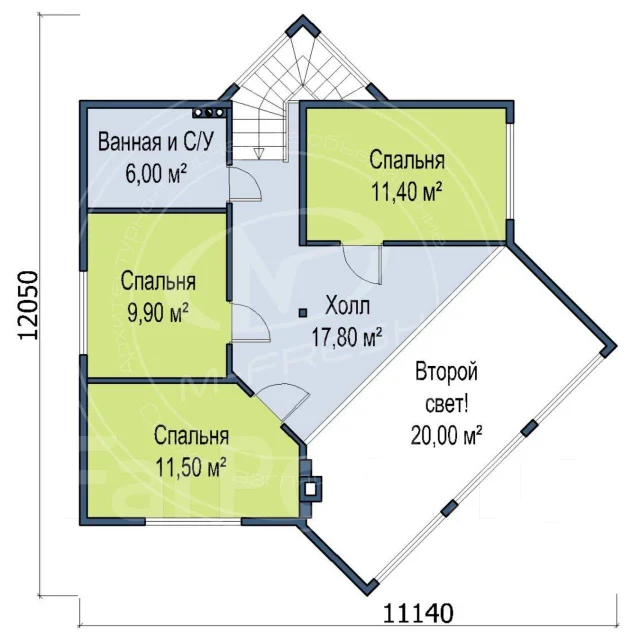

На втором этаже три отдельные спальни, второй свет.
Предусмотрен общий доступ в ванную из холла.
Здание проекта жилого дома двухэтажное с многощипцовой крышей, с фронтонами по сторонам, многоугольное в плане, с основными размерами в осях 8650 мм на 8850 мм.
Количество этажей..........................................................................2
Высота этажа 1-ого этаж..........................................................2,6 м
Высота этажа 2-ого этаж..........................................................3,1 м
Высота здания в коньке .......................................................6,920 м
Площадь застройки жилого дома....................................128,28 м2
Строительный объем жилого дома..................................588,15м3
Общая площадь жилого дома по внешнему контуру.......175,7 м2
Полезная площадь 2-х этажей...........................................137,2 м2
Жилая площадь 2-х этажей................................................80,00 м2
Количество дверных проемов...................................................9 шт.
Количество оконных проемов..................................................13 шт.
За относительную отметку 0.000 в проекте принят уровень чернового пола первого этажа.
Конструктивная схема 2-этажного жилого дома решена с несущими наружными и внутренними стенами из деревянного каркаса, что обеспечивает надежную устойчивость и жесткость конструкций.
Фундамент - винтовые сваи.
Вертикальная гидроизоляция - стены, соприкасающиеся с грунтом, обмазать горячим битумом за 2 раза.
Требования тепловой защиты здания выполнены согласно п 5.1
СНиП 23-02-2003 "Тепловая защита здания".
Наружные стены - несущие, из деревянных досок сечением 150х50 мм
Внутренние стены - несущие, из деревянных досок сечением 150х50 мм, перегородки - толщиной 100 мм.
Отопление - устраивается теплый пол.
Потолок - деревянные балки сечением 200х50 мм.
В проекте представлены подробные размеры помещений.
При необходимости доработаем планировки и фасады, доделаем/ уберем балконы, террасы, гараж.
Доработаем форму кровли/ мансарды.
Изменим материал стен на теплоблоки, брус, каркас, кирпич.
Без СПОЗУ (без генплана/ без расположения на участке) минус 10% от стоимости этого готового проекта.
***
В Архитектурно-строительный проект входят все чертежи, необходимые для понимания всех моментов по всем размерам и высотам, материалам, оконным и дверным проемам. Альбом из листов формата А3 с чертежами, необходимыми для строительства дома:
-Пояснительная записка
-Расположение дома именно на Вашем участке
-Планы каждого этажа со всеми размерами
-Планы каждого этажа с расположением мебели и оборудования

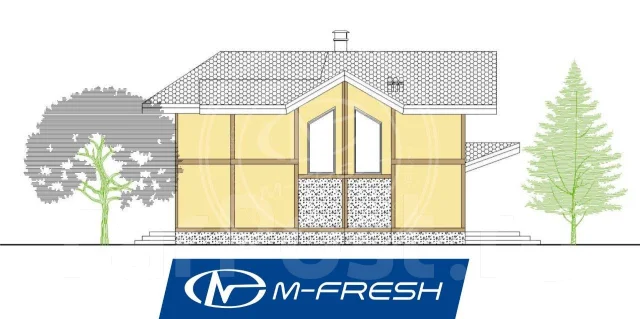

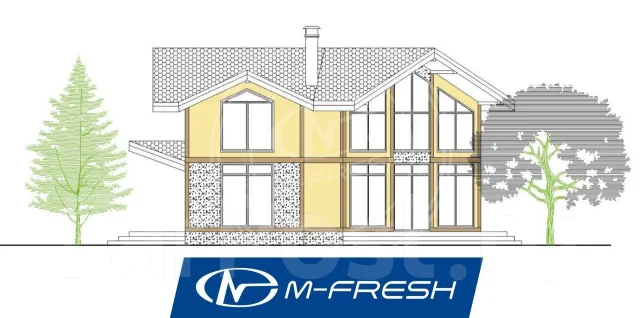

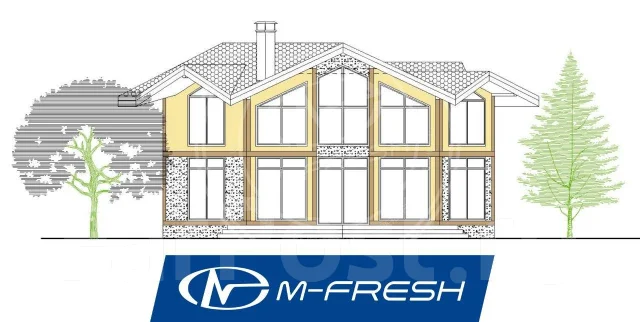

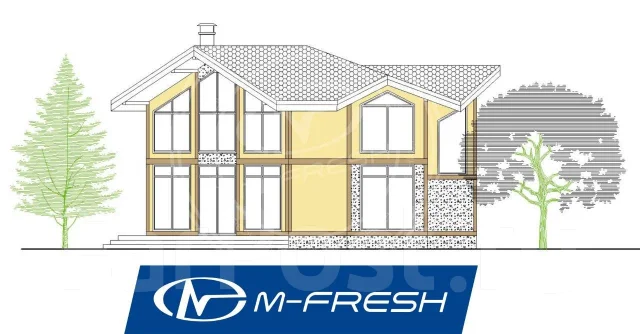

-Фасады со всех сторон с размерами и отметками
-Разрезы по дому для понимания всех материалов и высот по перекрытиям, этажам, кровле
-План кровли
-Планы перекрытий
-Схема стропильной системы
-Фасады с показом раскладки блоков (каркаса), перемычек и т. д.
-Спецификация оконных и дверных проемов (высота, ширина, кол-во)
-Все необходимые узлы для понимания основных конструкций и креплений
-Визуализация (виды со всех сторон на дом с материалами в объеме)
-Спецификация на все строительные материалы по фундаменту, стенам, перекрытиям, кровле и т. д.
-Схема электрики (расположение розеток, выключателей, светильников)
-Схема канализации, технологические проёмы для труб
-Обозначение вентиляции
-Получаете карту со скидкой 20% на все следующие проекты и дизайн у нас!
Отправим этот готовый проект в электронном виде (все архитектурно-строительные чертежи примерно 40 листов формата А3) в любую точку мира, доставка от 1 до 10 часов. Доставка распечатанного альбома проекта - от 2 до 20 дней (зависит от региона)
