Свежий проект малогабаритного узкого одноэтажного дома М-фреш Тэд-зеркальный.

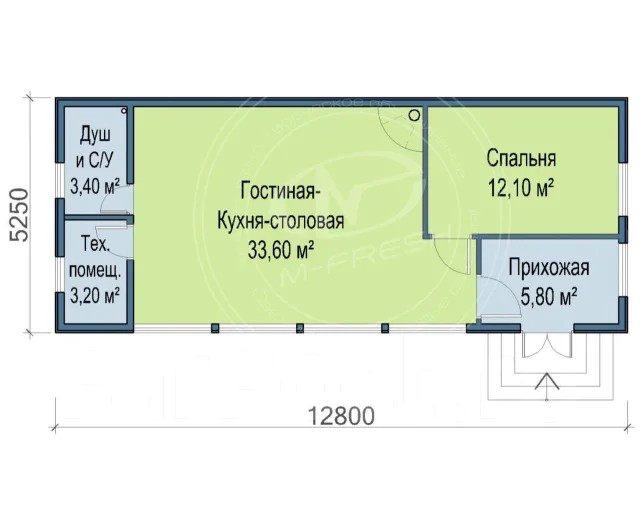

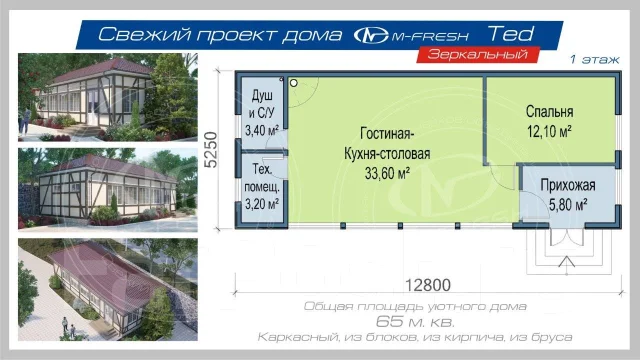

В проекте предусмотрена отдельная спальная комната и единая общая зона гостиной и кухни-столовой с печкой (камином).
Доступ в санузел, душ и техническое помещение из гостиной.

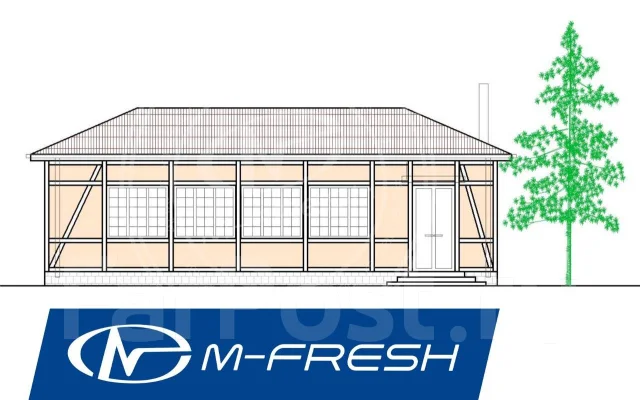

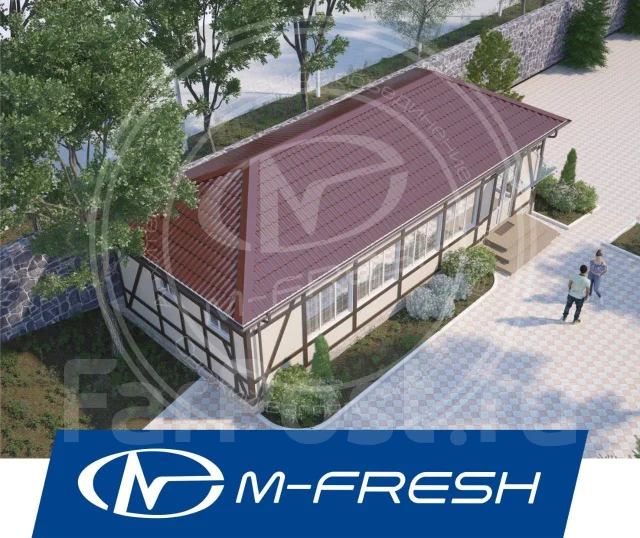

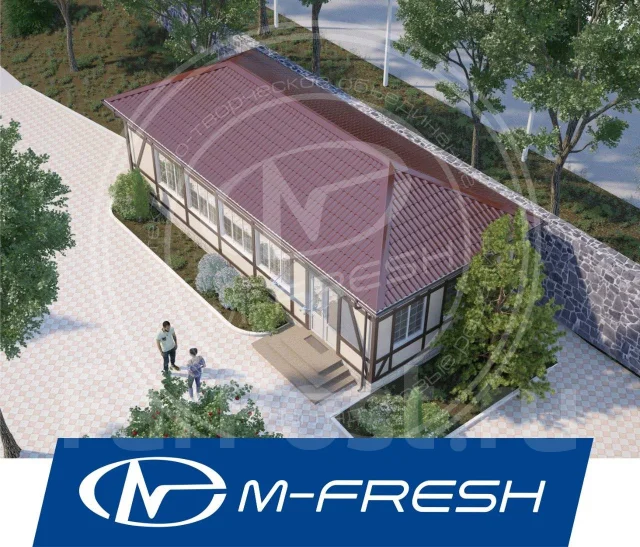

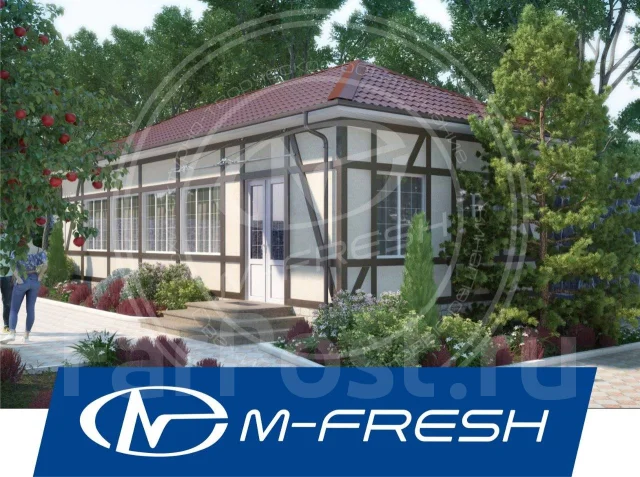

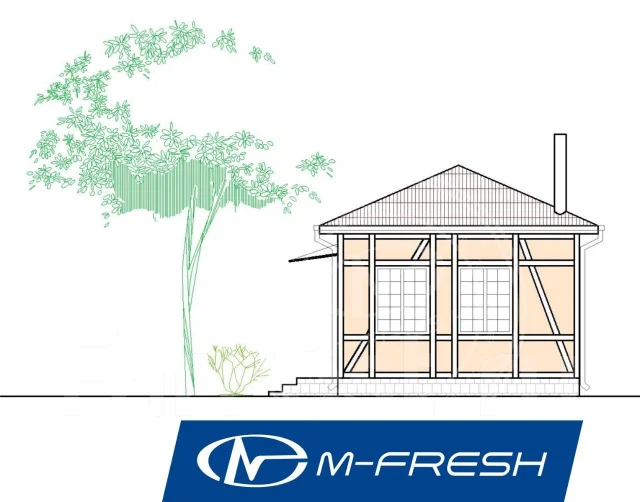

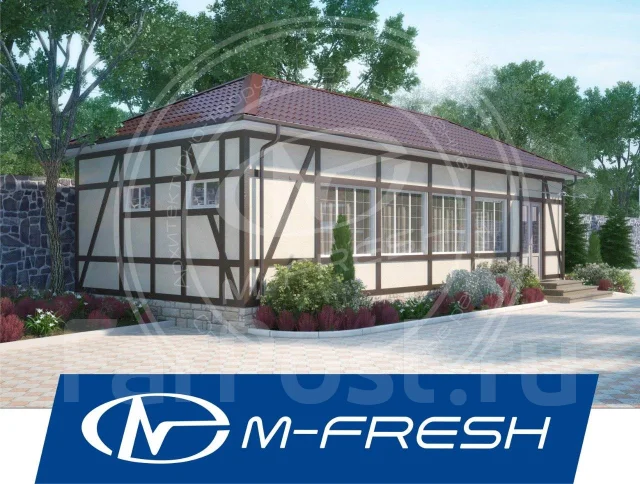

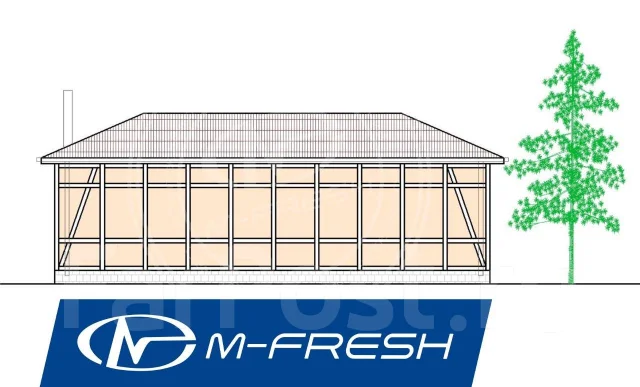

Фахверковая отделка фасада, штукатурка светлых тонов.
Крыша - металлочерепица.
Заходите и смотрите все наши предложения ===>
Поделитесь этим проектом с друзьями в социальных сетях!
КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Конструктивная схема кухни решена с несущими наружными и внутренними стенами из деревянного каркаса, что обеспечивает надежную устойчивость и жесткость конструкций.
Фундамент - частично винтовой с ростверком.
Требования тепловой защиты здания выполнены согласно п 5.1СНиП 23-02-2003 "Тепловая защита здания".
Наружные стены - несущие, из деревянных брусков сечения 150х50 мм.
Внутренние стены - несущие/не несущие, из деревянных брусков сечения 150х50 мм.
Отопление - электрический теплый пол.
Потолок - деревянные балки сеченя 150х100 мм.
Крыша - скатная из деревянных стропил (доски 200 на 50 мм шагом 550 мм), обрешетка- доска 100х30 мм шагом 350 мм. Поверхности всех деревянных конструкций пропитать составом ТХЭФ-ПТ (трихлоэтилфосфатом), как влагозащитным, биозащитным и огнезащитным средством.
Кровельное покрытие - металлочерепица.
В проекте представлены подробные размеры помещений.
При необходимости доработаем планировки и фасады, доделаем/ уберем балконы, террасы, гараж.
Доработаем форму кровли/ мансарды.
Изменим материал стен на теплоблоки, брус, каркас, кирпич.
Без СПОЗУ (без генплана/ без расположения на участке) минус 10% от стоимости этого готового проекта.
***
В Архитектурно-строительный проект входят все чертежи, необходимые для понимания всех моментов по всем размерам и высотам, материалам, оконным и дверным проемам. Альбом из листов формата А3 с чертежами, необходимыми для строительства дома:
-Пояснительная записка
-Расположение дома именно на Вашем участке
-Планы каждого этажа со всеми размерами
-Планы каждого этажа с расположением мебели и оборудования
-Фасады со всех сторон с размерами и отметками
-Разрезы по дому для понимания всех материалов и высот по перекрытиям, этажам, кровле
-План кровли
-Планы перекрытий
-Схема стропильной системы
-Фасады с показом раскладки блоков (каркаса), перемычек и т. д.
-Спецификация оконных и дверных проемов (высота, ширина, кол-во)
-Все необходимые узлы для понимания основных конструкций и креплений
-Визуализация (виды со всех сторон на дом с материалами в объеме)
-Спецификация на все строительные материалы по фундаменту, стенам, перекрытиям, кровле и т. д.
-Схема электрики (расположение розеток, выключателей, светильников)
-Схема канализации, технологические проёмы для труб
-Обозначение вентиляции
-Получаете карту со скидкой 20% на все следующие проекты и дизайн у нас!
Отправим этот готовый проект в электронном виде (все архитектурно-строительные чертежи примерно 40 листов формата А3) в любую точку мира, доставка от 1 до 10 часов. Доставка распечатанного альбома проекта - от 2 до 20 дней (зависит от региона)
Электро проект дешевле на 10%.
