Свежий проект двухэтажного жилого дома с односкатной малоуклонной крышей и огромной террасой М-фреш Восторг!

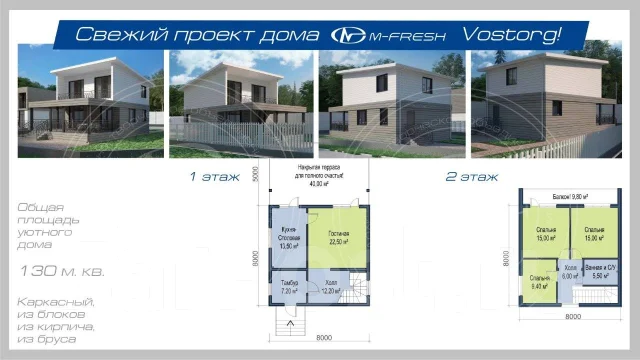

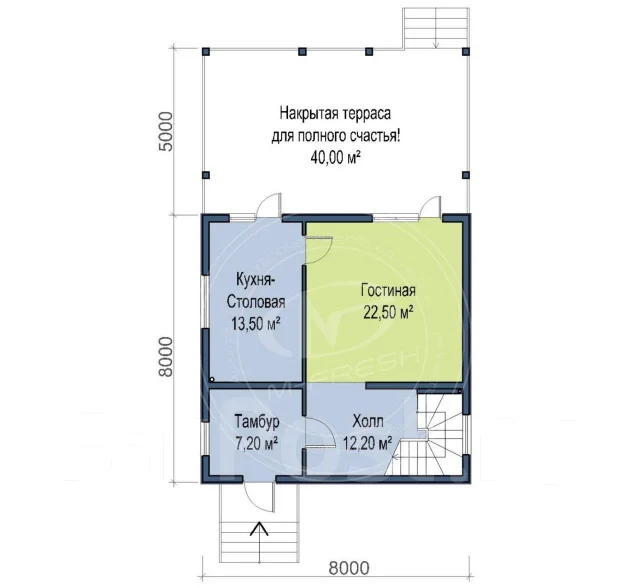

Через просторный тамбур (с техническим углом для электро оборудования по отоплению) попадаем в прихожую.
Отельная гостиная и отельная кухня-столовая с выходом на большую накрытую террасу 40 м2.

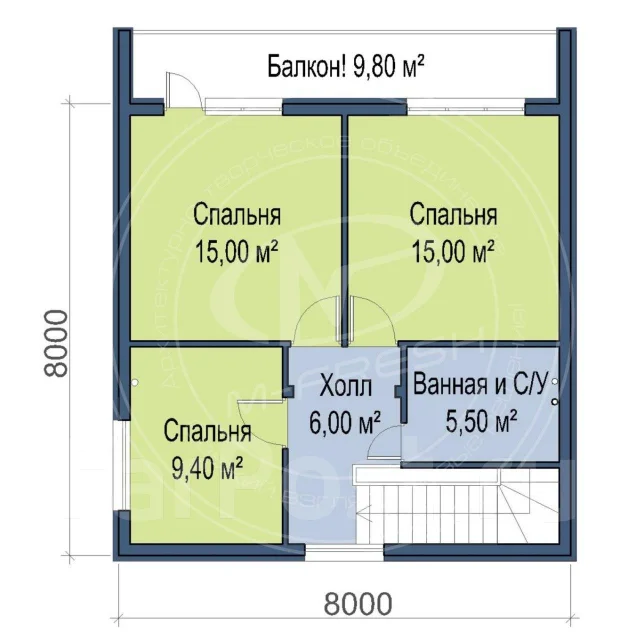

На втором этаже одна маленькая спальня и две средние с удобным выходом на балкон.
Заходите и смотрите все наши предложения ===>
Поделитесь этим проектом с друзьями в социальных сетях!
КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Конструктивная схема 2-этажного жилого дома решена с несущими наружными и внутренними стенами из деревянного каркаса, что обеспечивает надежную устойчивость и жесткость конструкций.
Фундамент - винтовой с ростверком.
Требования тепловой защиты здания выполнены согласно СП 50.13330.2012 "Тепловая защита здания".
Наружные стены - несущие, из доски сечения 200х50 мм, Бруса 200х200 мм
Внутренние стены - несущие/ не несущие, из деревянных брусков сечения 200х50 мм, 100х50 мм
Отопление - электрический теплый пол.
Потолок - деревянные балки сечением 200х100 мм.
Крыша - скатная из деревянных стропил (доски 200 на 50 мм шагом 600 мм), обрешетка- доска 100х30 мм шагом 350 мм. Поверхности всех деревянных конструкций пропитать составом ТХЭФ-ПТ (трихлоэтилфосфатом), как влагозащитным, биозащитным и огнезащитным средством.
Кровельное покрытие - Рулонная битумная кровля.
Двери - наружные - металлические по ГОСТ 31173-2016 высотой 2100 шириной 1000 мм
внутренние - деревянные шириной 700 мм, 800 мм, 900 мм, высотой 2100 мм,
Окна - пластиковые со стеклопакетами.
В проекте представлены подробные размеры помещений.
При необходимости доработаем планировки и фасады, доделаем/ уберем балконы, террасы, гараж.
Доработаем форму кровли/ мансарды.
Изменим материал стен на теплоблоки, брус, каркас, кирпич.
Без СПОЗУ (без генплана/ без расположения на участке) минус 10% от стоимости этого готового проекта.
*****
В Архитектурно-строительный проект входят все чертежи, необходимые для понимания всех моментов по всем размерам и высотам, материалам, оконным и дверным проемам. Альбом из листов формата А3 с чертежами, необходимыми для строительства дома:
-Пояснительная записка
-Расположение дома именно на Вашем участке
-Планы каждого этажа со всеми размерами
-Планы каждого этажа с расположением мебели и оборудования

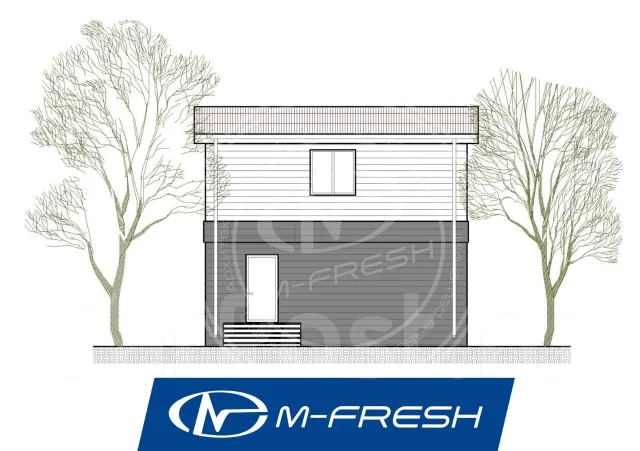

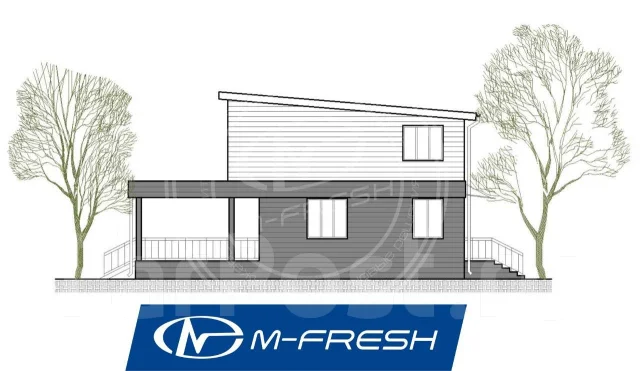

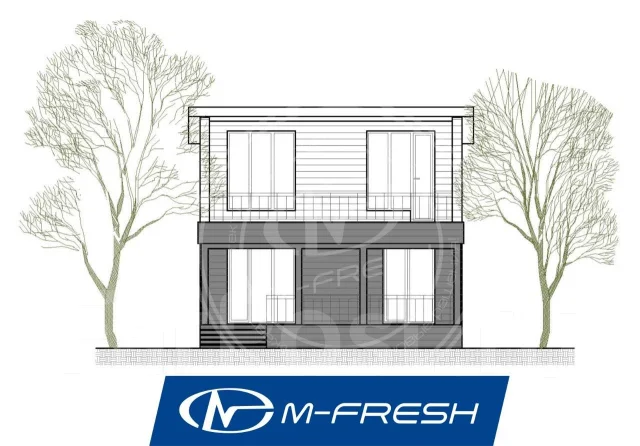

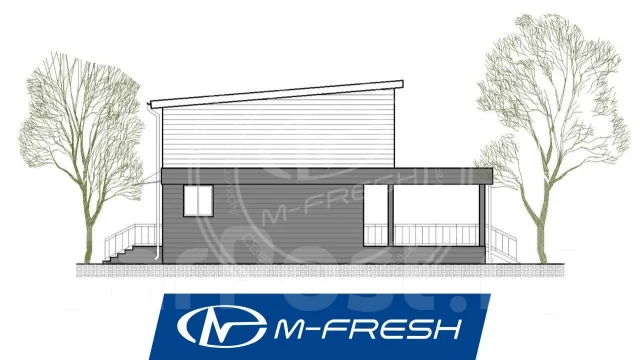

-Фасады со всех сторон с размерами и отметками
-Разрезы по дому для понимания всех материалов и высот по перекрытиям, этажам, кровле
-План кровли
-Планы перекрытий
-Схема стропильной системы
-Фасады с показом раскладки блоков (каркаса), перемычек и т. д.
-Спецификация оконных и дверных проемов (высота, ширина, кол-во)
-Все необходимые узлы для понимания основных конструкций и креплений
-Визуализация (виды со всех сторон на дом с материалами в объеме)
-Спецификация на все строительные материалы по фундаменту, стенам, перекрытиям, кровле и т. д.
-Схема электрики (расположение розеток, выключателей, светильников)
-Схема канализации, технологические проёмы для труб
-Обозначение вентиляции
-Получаете карту со скидкой 20% на все следующие проекты и дизайн у нас!
Отправим этот готовый проект в электронном виде (все архитектурно-строительные чертежи примерно 40 листов формата А3) в любую точку мира, доставка от 1 до 10 часов. Доставка распечатанного альбома проекта - от 2 до 20 дней (зависит от региона)
Электро проект дешевле на 10%.
