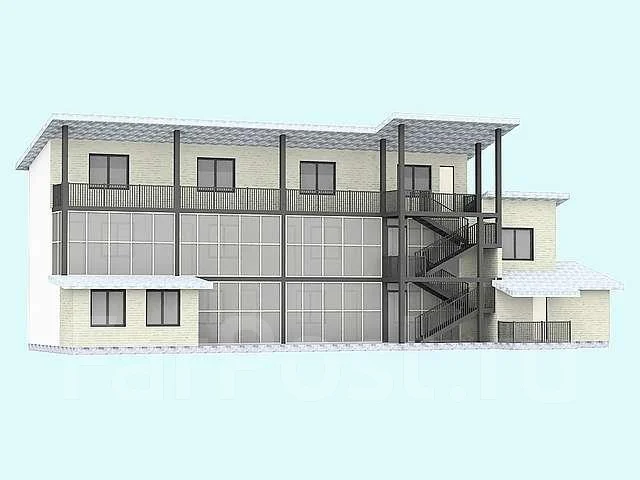

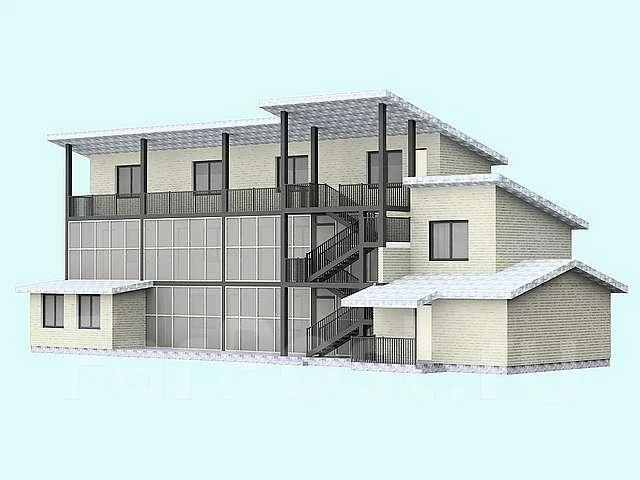

В данной работе представлен эскизный проект жилого корпуса базы отдыха. Размеры здания в осях составляют 24.6*6.5 метра. Несущие стены, конструкции перекрытий и кровли выполнены из бруса.
Наружная отделка выполнена из деревянной вагонки и светопрозрачного фасада с лицевой стороны и асбестоцементных листов с торцевой.
Крыша решена скатной с покрытием из металлочерепицы.
Площадь застройки здания 177.42 м2, общая площадь 286 м2, Строительный объем здания 791.436
Экспликация помещений:
1 этаж:
Коридор(тамбур-шлюз), санитарный узел, 3 двухместных номера, 1 четырехместный, прихожая сауны, комната отдыха, дуевая, парная, итого 120.84 м2;
2 этаж:
коридор (тамбур-шлюз), санитарный узел, 3 двухместных номера, 1 четырехместный (первый ярус), терраса, итого 106,9 м2;
3 этаж:
терраса, тамбур-шлюз, помещение свободной планировки (37.94 м2), четырезместный номер (второй ярус), итого 82,71 м2;
Все расчеты материалов предоставляются.
