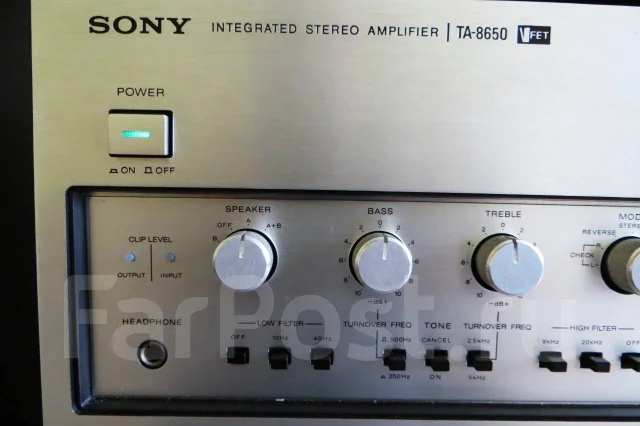

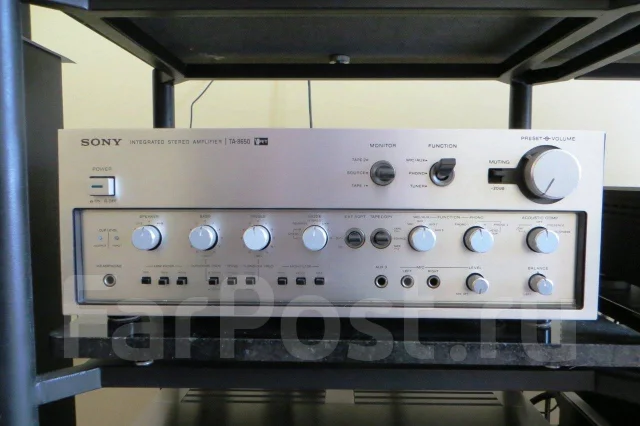

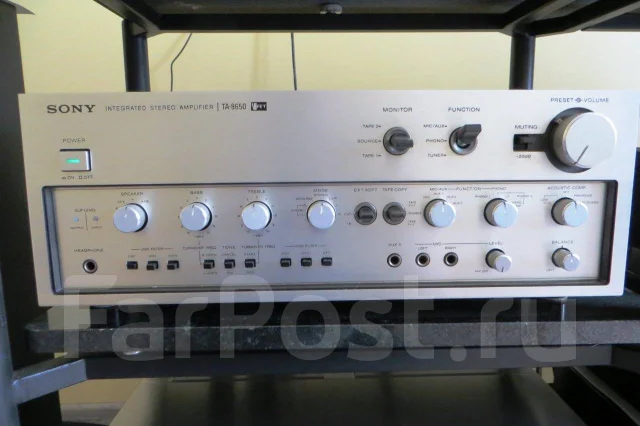

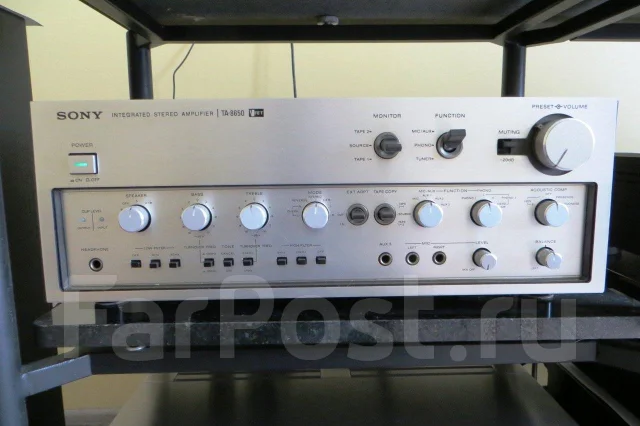

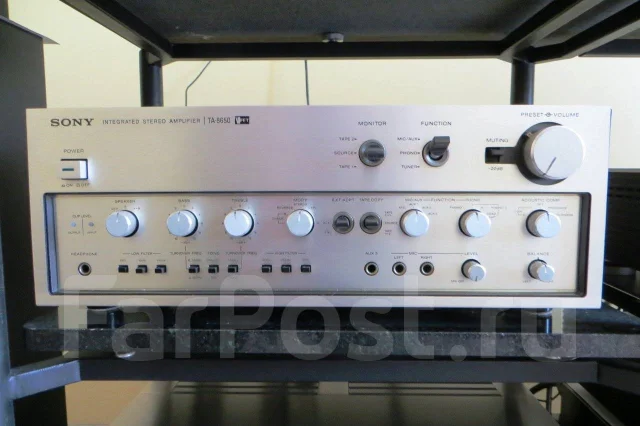

Легендарный интегральныйусилитель SONY TA-8650 c напряжением 220-240 вольт.
Один из лучшиx усилителeй построенный на уникальных V-FЕТ. Проведено техническое обслуживание усилителя. Звучит очень даже достойно.
Информация для справки из открытых источников:
«Первый пре-основной усилитель с использованием V-FЕТ для реализации точной передачи сигнала.
Мы разработали десятки новых устройств, таких как V-FЕТ и модульные усилители постоянного тока, и поместили их все в усилитель. Это была первая модель в серии ЕS-II, продолжение предыдущей серии ЕS.
V-FЕТ - это устройство, разработанное Sоny, которое имеет отличные характеристики импульсного отклика, плавные характеристики отключения, высокий входной импеданс и низкий выходной импеданс, N-канальные и Р-канальные дополнительные сервисные характеристики, а также характеристики напряжения. V-FЕТ имеет отличные высокочастотные характеристики и низкое искажение кроссовера и искажение надрезки.
А-классная ступень усилителя мощности представляет собой 3-ступенчатый дифференциальный усилитель с двойным FЕТ на первой ступени и чистой бесплатной конфигурацией тройной рush-рull с V-FЕТ на выходной ступенью.
На эквалайзере используется усилитель постоянного тока (ВХ-269), способный передавать сигналы, и усилитель IС.
ВХ 269 - это модульная версия дифференциального усилителя первой ступени FЕТ и других схем. Он достигает плоских частотных характеристик от постоянного тока до МГц и отличных фазовых характеристик.
Рhоnо1 - для общего использования, а Рhоnо2 - для головных усилителей низкого, высокого и МС-типа с тремя позициями.
Для ввода картриджа используется метод прямой связи.
В головном усилителе используется малотранзистор LЕС с низким уровнем шума, который очень полезен для источников сигнала с низким импедансом типа МС.
Высоковольтная малошумная ИС используется в микрофонном усилителе для реагирования на все коммерчески доступные микрофоны и условия эксплуатации.
В качестве буферного усилителя используется усилитель постоянного тока (ВХ-270), и устанавливаются фильтры низкого / высокого уровня с резкими отрезными характеристиками.
Он оснащен акустическим компенсатором, который корректирует звуковое поле и может переключаться между 5 положениями.
Кроме того, он оснащен переключателем отключения звука и регулятором тона, способным переключать частоту оборота.
У него предустановленная громкость. .
Он оснащен индикатором уровня зажима, который предупреждает о точке зажима входного уровня (микрофон или фоно) и выходном уровне светодиодом (светоизлучающим диодом) с отличной скоростью отклика.
Оснащен дополнительным адаптером, который можно подключить к 4-канальному адаптеру, октавному эквалайзеру и третьей деке.
Он использует электролитический конденсатор для мощности ± 2 с двумя конденсаторными элементами, заключенными в одну упаковку.
Оснащен радиатором дымоходного типа, который вынужден охлаждаться воздухом путем установки воздуховода.»
Общие данные
Производитель: Sоny
Модель: ТА-8650
Тип: Полный усилитель
Годы выпуска: 1977 - 1979
Сделано в: Японии
Потребляемая мощность: 800 Вт макс.
Размеры: 440 х 170 х 425 мм (ШхВхГ)
Вес: 20,8 кг
Количество входов:
Фоно 1, 2 мм: 2,5 мВ / 50 кОм
Микрофон: 0,2 мВ / 50 кОм
Тюнер: 150 мВ / 250 кОм
АUХ 1, 2, 3: 150 мВ / 250 кОм
Воспроизведение ленты 1, 2: 150 мВ / 250 кОм
Воспроизведение ленты 1 DIN: 150 мВ / 250 кОм

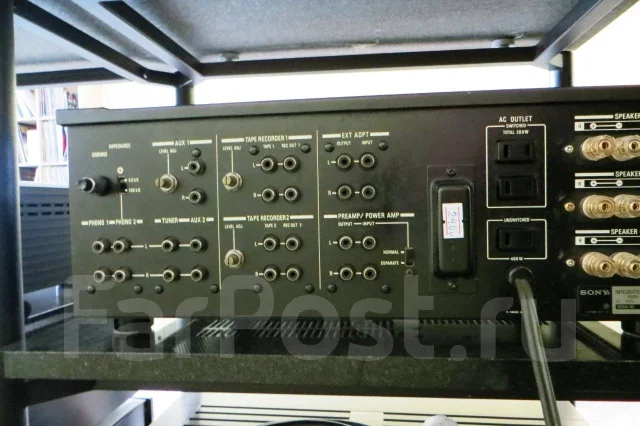

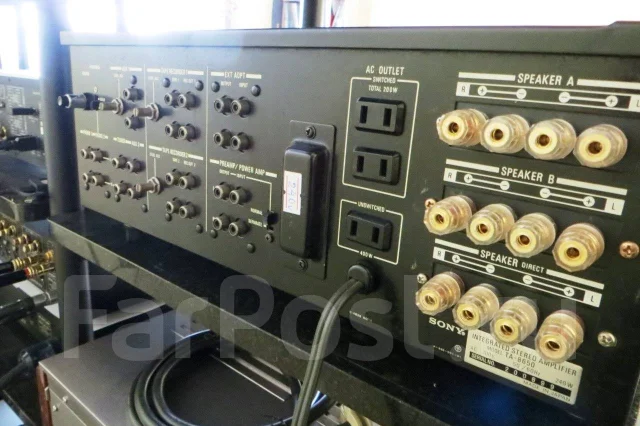

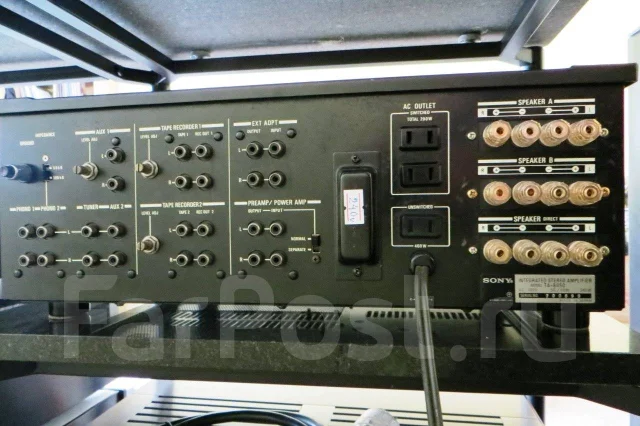

Количество выходов:
Лента Rес 1, 2: 150 мВ, 600 кОм
Лента Rес 1 DIN: 30 мВ, 82 кОм
Выход адаптера: 150 мВ, 10 кОм Предварительный Выход: 1 В, 600 Ом
Наушники (разъем 6,3 мм)
3 пары динамиков
