Готовый встраиваемый амперметр промышленного исполнения, он же датчик-монитор тока с дисплеем и выходом на RS-232
Измеряет ток от 0 до 30А с точностью 0.1А
Годится для того чтобы встраивать его прямо в контролируемые устройства или для поделок с ардуино, или для мониторинга тока на компьютере.
Реальная стоимость изделия (если бы они продавались на али экспрессе) порядка 400-500р

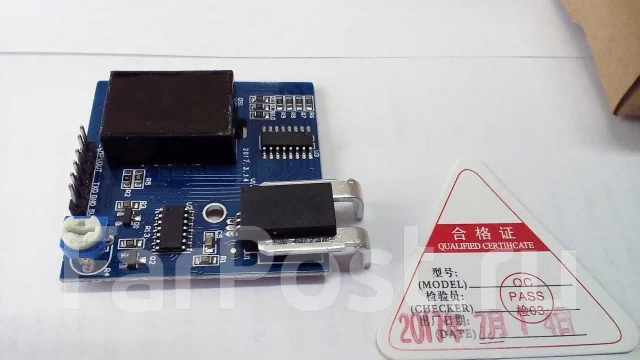

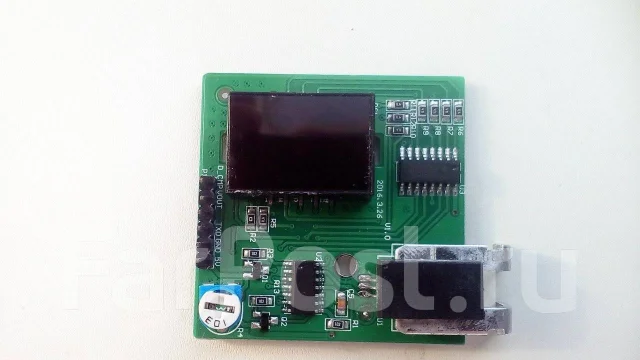

Плата представляет собой готовое изделие с микроконтроллером, датчиком Холла типа SS49E, магнитопроводом, двухразрядным 7-сегментным индикатором, 8-разрядным буфером 74HC595
Питается от 5В, потребляет < 30мА
показывает ток, проходящий через датчик Холла (на плате чёрный с толстыми контактами)

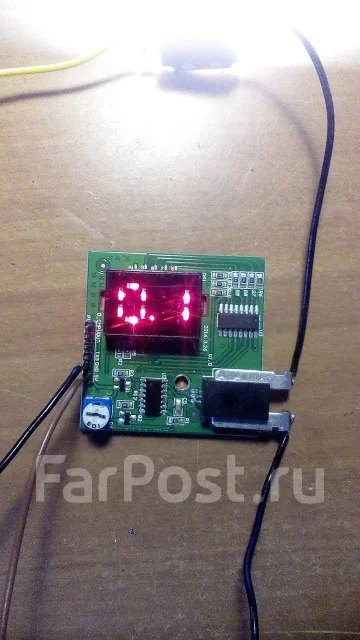

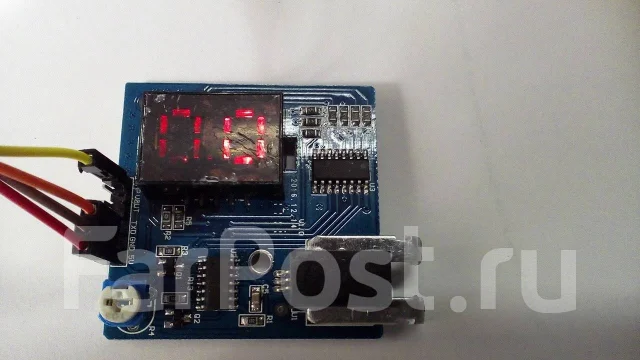

Результат измерения показывает на LED индикаторе (тот, что распаян на плате) и выводит результат раз в секунду в порт RS-232 (уровни ТТЛ)
Можно всего 2-мя проводками RxD и GND подключить платку к СОМ-порту компьютера или микроконтроллера (типа Atmel, STM и др.) и сразу получать данные измерений тока.
На плате есть дополнительный вход компаратора и переменный резистор для калибровки порога компаратора
Датчик Холла позволяет измерять ток не включая последовательно в шину измерения резистор (шунт), не используя трансформаторы тока, при этом измеряемая цепь и амперметр гальванически не связаны, падения напряжения на магнитопроводе нет.
Размеры платы 55x55mm
Производство - Китай, сделано в 2016г
В комплекте краткая инструкция на английском.
При покупке более 10шт можно говорить о скидках.
