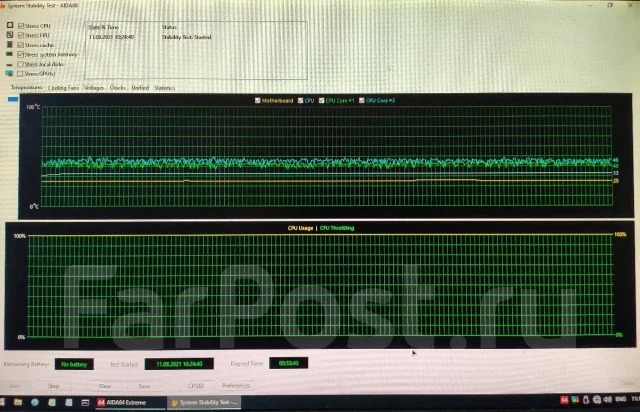

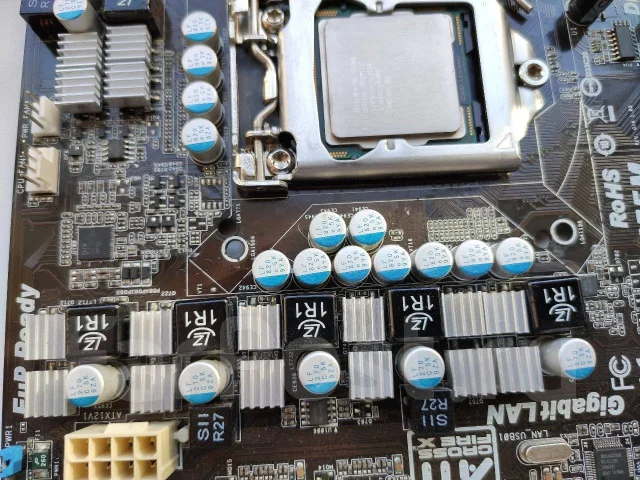

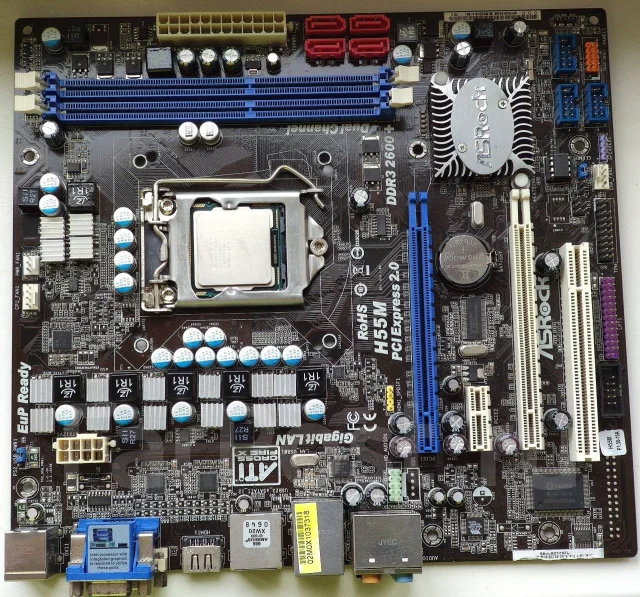

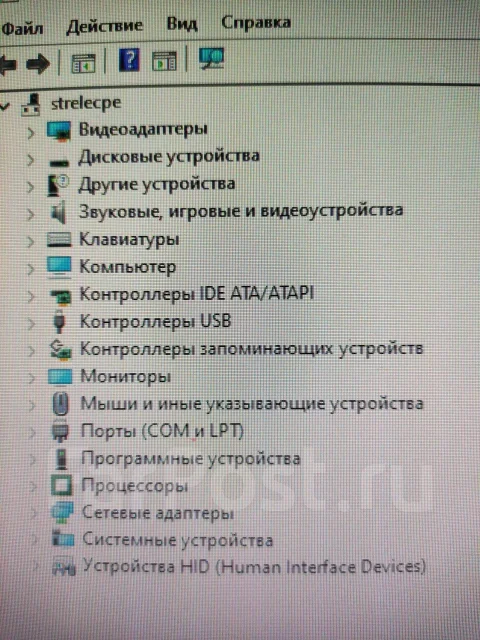

Всё работает, 100 процентов, проверено стресстестом АIDA64 19.08.2022 - никаких проблем. Проверял с разными модулями памяти, с видеовыходями на плате и с дискретной видеокартой, и с HDD и с SSD (в режиме AHCI), на Windows 10 - работает! Плата хорошо разгоняется. Для охлаждения зоны ВРМ при разгоне установлены радиаторы на мосфетах и использовался кулер процессора с вертикальным обдувом.
В комплекте процессор Intel Core i3-540.

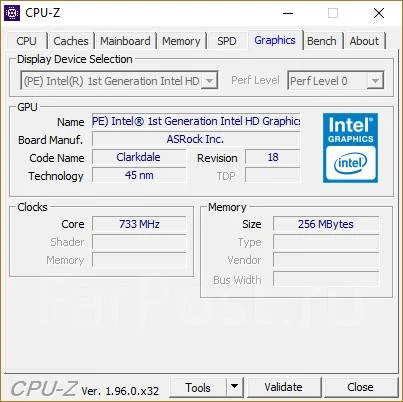

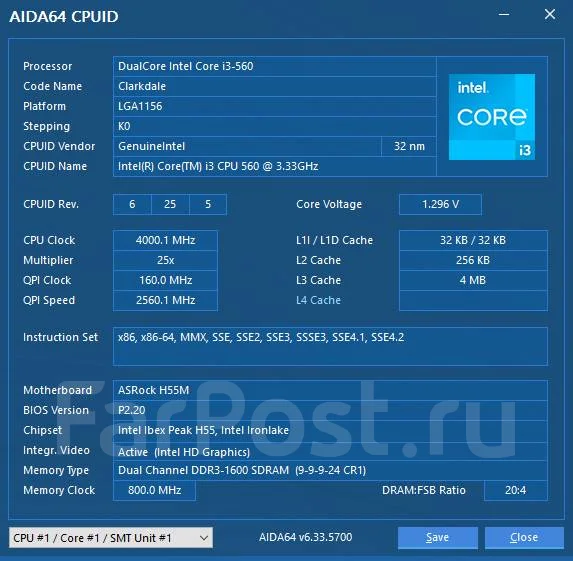

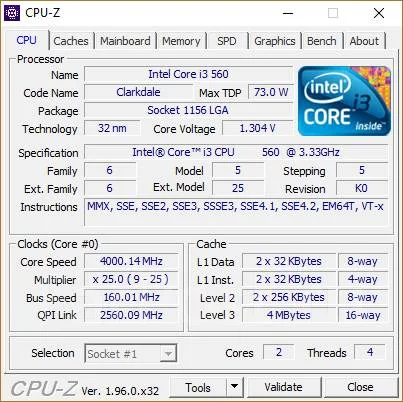

Результаты разгона материнской платы на фото.

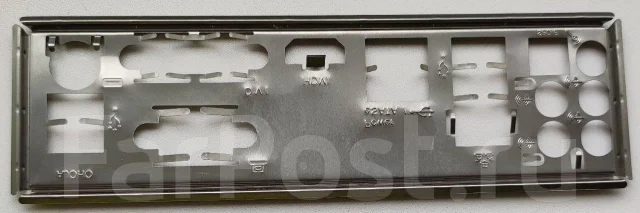

Задняя планка в наличии.
ВНИМАНИЕ!
1. Режим контроллера SATA по умолчанию в BIOS - IDE, если нужен AHCI - выставляйте в настройках BIOS самостоятельно.
2. Настройки BIOS для разгона некоторых процессоров сохранены в BIOS в самом низу раздела OS Tweaker и применимы к модулям памяти 1600 МГц. Если частота вашей памяти ниже - исправьте настройки.
3. Возможности разгона зависят от конкретного экземпляра процессора, но в общем, чем меньше ядер и потоков - тем лучше разгон.

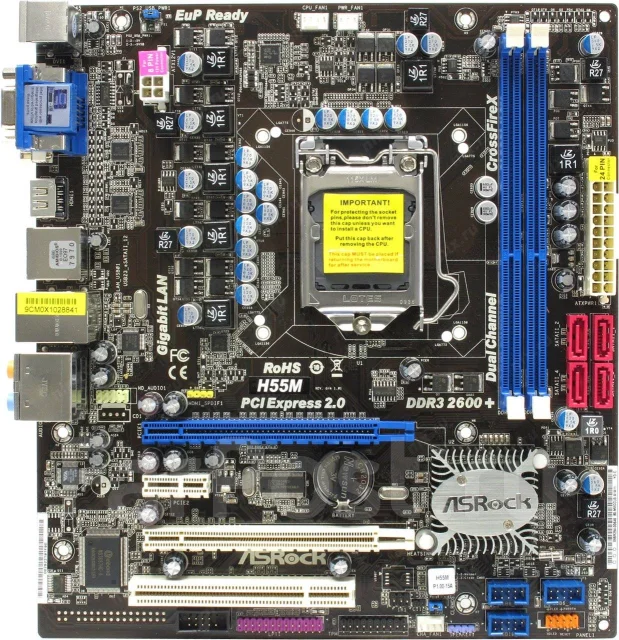

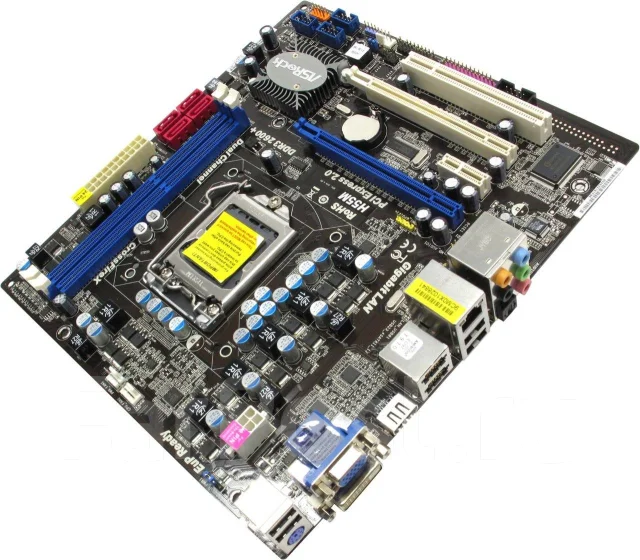

Производитель: ASRock
Модель: H55M
Чипсет мат. платы: Intel H55 Express

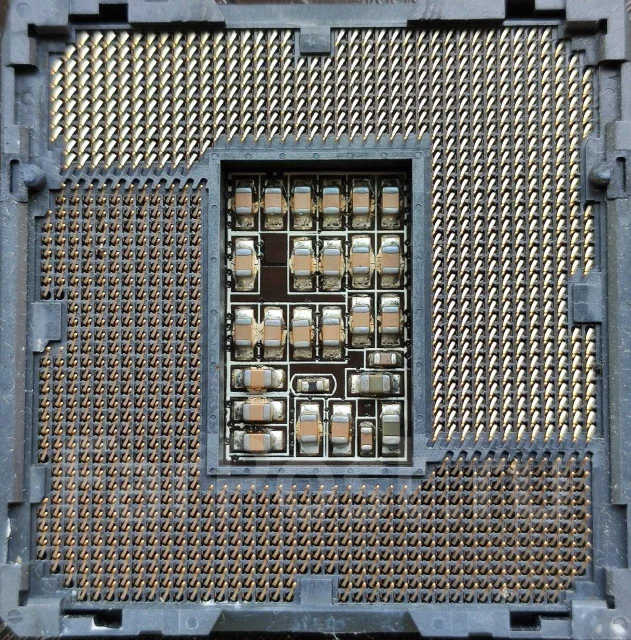

Гнездо процессора: Socket LGA1156
Формат платы: microATX (244 x 224 мм)
Поддержка типов процессоров: Intel серии Core i7 8xx, Core i5 6xx/7xx, Core i3-5xx, Pentium G6xx0
Поддержка ядер процессоров: Lynnfield, Clarkdale
Частота шины: 2500 МГц
Поддержка Hyper Threading: Да
Тип поддерживаемой памяти: DDR3. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора. Поддерживается Intel XMP
Количество разъемов DDR3: 2 (для активации 2х канального режима модули устанавливаются парами)
Максимальные поддерживаемые стандарты памяти: Зависит от процессора
Дисковая система:
SATA-II 6 каналов с возможностью подключения 4х внутренних и 2х внешних (eSATA) устройств
Сеть 1 Гбит/с. Сетевой контроллер Realtek RTL8111DL

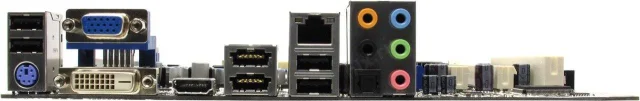

Интерфейс, разъемы и выходы:
USB разъемы на задней панели: 4x USB 2.0
Порты: 2х Powered eSATA/USB
Клавиатура/мышь: PS/2 клавиатура/мышь + USB
Слоты для установки плат расширения:
Количество разъемов PCI Express 16x: 2 слота 16x работают в режиме 16-4 со скоростью до 5-2.5 GT/s
Количество разъемов PCI Express 1x: 1 слот 1x PCI-E 1.0
Количество разъемов PCI: 1 слот
Видео M/B: Используется встроенное в процессор.
ПРЕДУПРЕЖДЕНИЕ При использовании процессоров без встроенного видео, видеовыходы на плате не работают.
Видео разъемы на задней панели: 15-пиновый коннектор D-Sub, DVI-D, HDMI
Поддержка CrossFire: Да
Встроенная звуковая карта:
Звук: 8-канальный HDA кодек VIA VT1818S
Аудио разъемы на задней панели: 1x оптический S/PDIF-out, Line-in, Mic-in, Front-out, rear-out, sub/center-out
Охлаждение:
Технологии уменьшения шума охлаждающей системы CPU Quiet Fan
Питание:
Требования к блоку питания: Поддерживаются только 24+8 pin, 24+4 pin блоки питания.
Технология энергосбережения: Intelligent Energy Saver
BIOS: AMI BIOS, 16 Мбит
