POST карта предназначена, в основном, для современных плат, у которых уже нет слотов PCI.

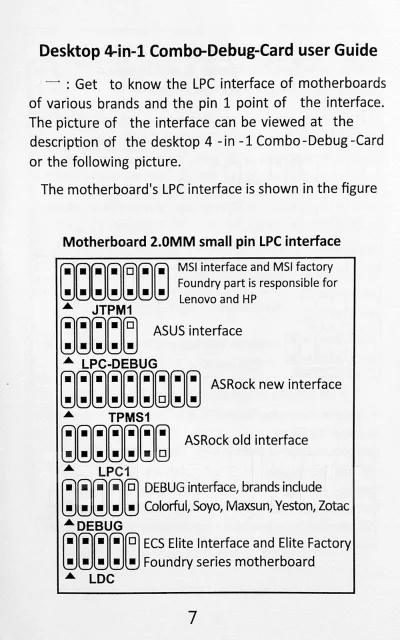

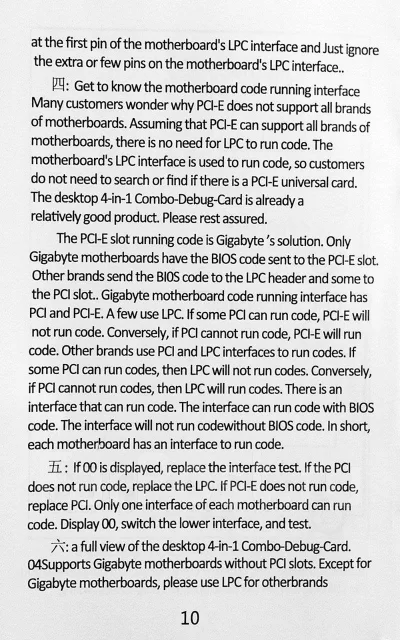

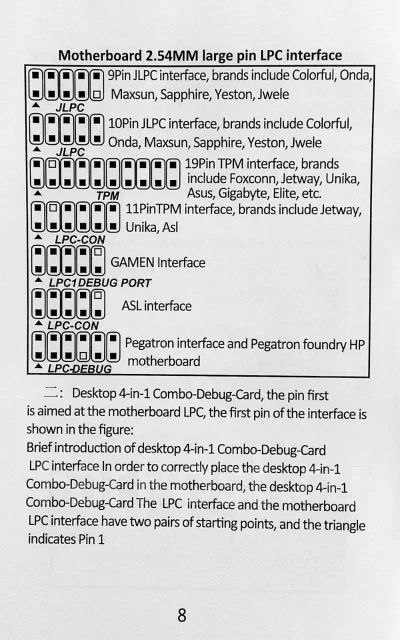

В зависимости от материнской платы POST коды могут отправляться на разъём PCIe, на разъёмы DEBUG, LPC, TPM и их комбинации. В руководстве по диагностической карте указано большинство вариантов таких подключений.

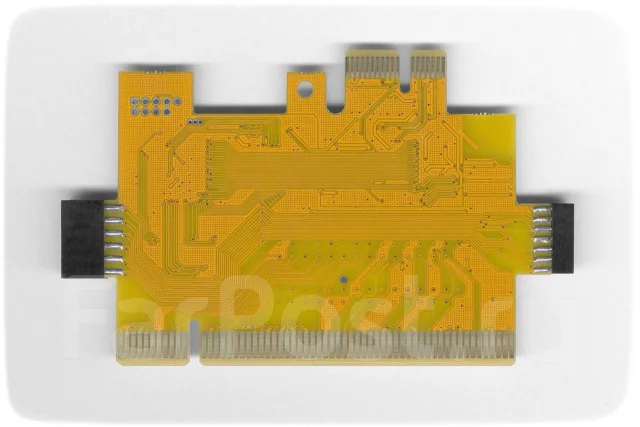

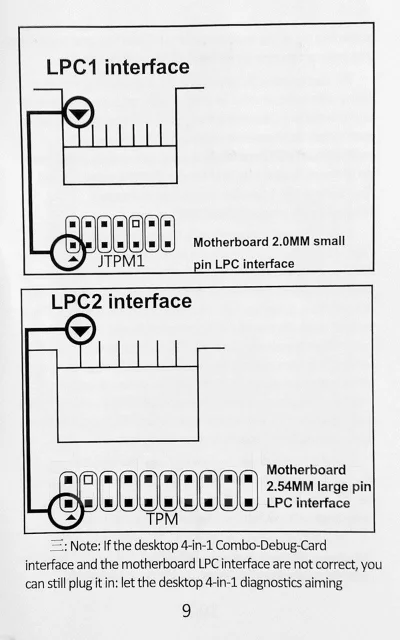

POST карта может подключаться к четырём разъёмам, LPC (два разъёма с разным шагом), PCIe и PCI.

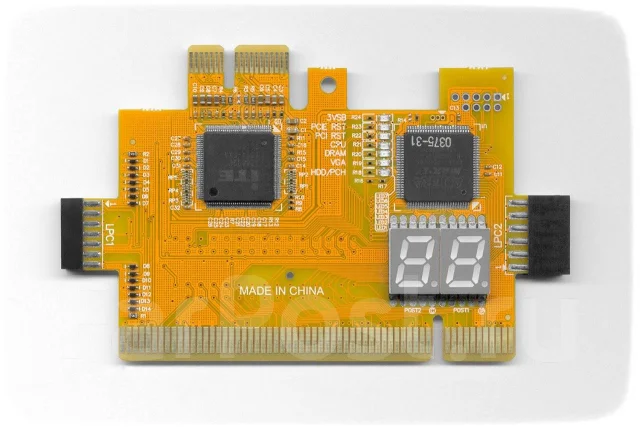

Кроме двойного семисегментного индикатора POST кодов плата также имеет семь единичных светодиодов. С их помощью можно сразу определить на каком этапе прохождения процедур биоса произошла остановка.
Светодиоды подписаны на карте как 3V standby, PCIe RST, PCI RST, CPU, DRAM, VGA и HDD/PCH (южный мост).
