Антенна Антэкс Petra BB 75 MIMO 2x2 (01ax291499) во Владивостоке

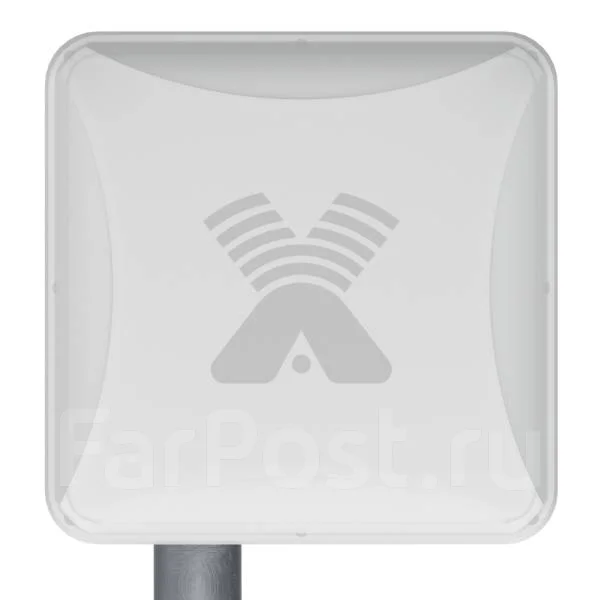

Панельная антенна PETRA Broad Band 75 MIMO 2x2 предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:

2G (GSM1800)
3G (UMTS 2100)
4G (LTE1800, LTE2100, LTE2600)
WI-FI (IEEE 802.11b, g)
и в других системах диапазона 1700-2700 МГц. PETRA BB 75 MIMO 2x2 является антенной средней направленности и подходят для использования в системах связи на удалении до 10км. Тип антенны – синфазная полосковая решетка.Благодаря поддержки антеной технологии MIMO 2x2, скорость передачи данных может достигать 150 Мб/с (при использовании оборудования cat.4).

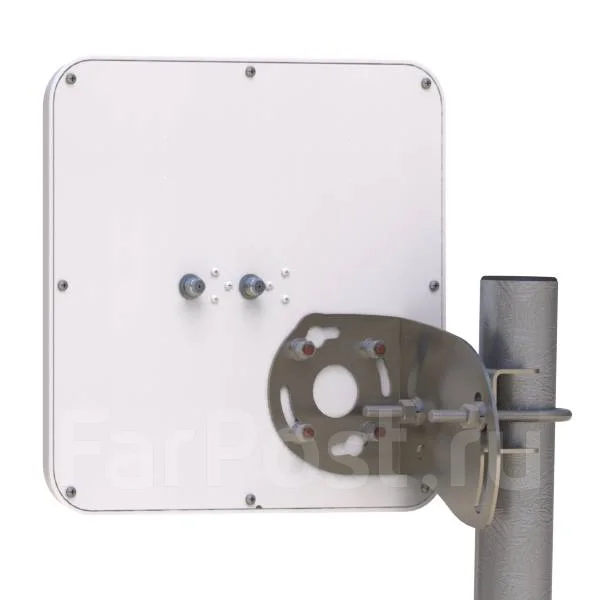

Антенна может поставляться с металлическим (Petra BB 75 MIMO) или с пластиковым (Petra BB FL MIMO) креплением. Металлическое крепление позволяет изменять угол места антенны и плавно менять наклон поляризации антенны. Бюджетное пластиковое крепление снабжено червячным хомутом, позволяет дискретно (с шагом 45°) менять наклон поляризации антенны, но не позволяет менять наклон антенны в вертикальной плоскости, что допустимо при удалении от БС или от источников отраженного сигнала более чем на несколько сотен метров, и при отсутствии перепада высот соизмеримого с удалением.

Для подключения облучателя к роутеру/модему используется ТВ кабель типа SAT703 и др. Сединения обеспечиваются при помощи F-разъемов. Данное решение позволяет ускорить процесс монтажа антенной системы, получить значительную экономию на соединительных кабелях.

Достоинства антенны PETRA Broad Band 75 MIMO 2x2:

Активные излучателя надежно защищены от осадков корпусом из ультрафиолетостойкого пластика и имеют увеличенный срок службы.
Гибкая комплектация узла крепления.
Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологию Diversity.
Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между сетевой картой и антенной).

Комплект поставки:

Антенна PETRA BB 75 MIMO 2x2
Крепление для установки на мачту/трубу
Инструкция по установке антенны с металлическим креплением (скачать) / с пластиковым креплением (скачать)
Упаковка из микрогофрокартона
Дополнительное оборудование:

Пигтейлы для соединения модема и антенны (опция)
Подключение к модему:

Для подключения антенны к современному 4G модему/роутеру необходимы 2 адаптера и 2 кабельные сборки. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.

Модель модема/роутера Тип адаптера
Кабельная сборка
Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278s TS-9/F-female F-male/F-male
E3372, E3276 (М150-1), E3272 CRC-9/F-female F-male/F-male
Quectel EC25-E, Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G, Sierra Wireless MC7455 U.Fl / F-female F-male/F-male
Sierra Wireless AirPrime® EM7455 MHF-4 / F-female F-male/F-male
LU-150/156
MS-156 / F-female F-male/F-male
Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO
Huawei B612,B315, B525, TP-link TL-MR6400 SMA-male / F-female F-male/F-male
