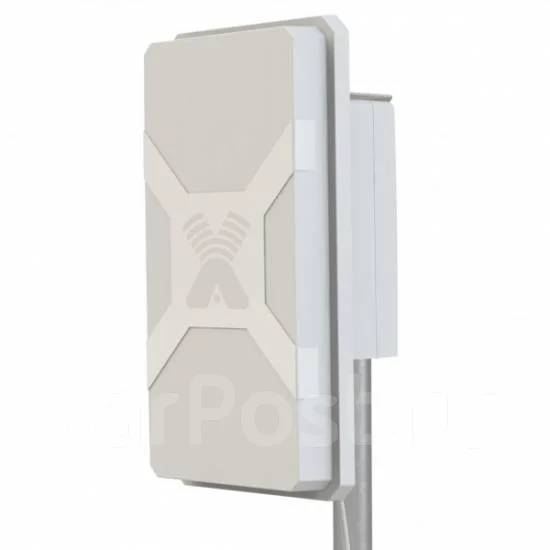

Антенна Антэкс с гермобоксом Nitsa-5 MIMO 2x2 BOX (01ax103283) во Владивостоке

Панельная антенна Nitsa-5 MIMO 2x2 BOX с герметичным боксом для USB 3G/4G модема является готовым решением для усиления сигнала LTE800/GSM900/GSM1800/UMTS900/UMTS2100/WIFI2400/LTE2300/LTE2600/LTE900. Рекомендуется для использования на границах зон обслуживания, при слабом и неустойчивом уровне сигнала. Благодаря применению USB-удлинителя из кабеля типа FTP CAT5 стало возможным исключить потери сигнала на участке антенна-модем. Данное решение позволяет получить выигрыш в усилении сигнала до 6 дБ (при сравнении с кабелем РК50-3-18 10 метров), что может быть решающим фактором в улучшении связи.
Достоинства:

Низкие потери в тракте от антенны к модему
Антенна удобна при установке на фасадах зданий.
Активные излучателя антенны укрыты в пластиковый корпус.
Герметичный бокс обеспечивает защиту модема от влаги по классу IP65.
Пластик корпуса антенны защищен от воздействия ультрафиолета и имеет увеличенный срок службы.

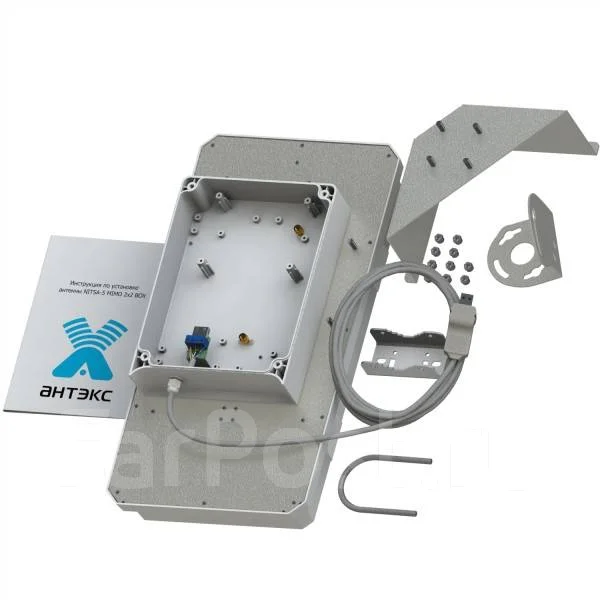

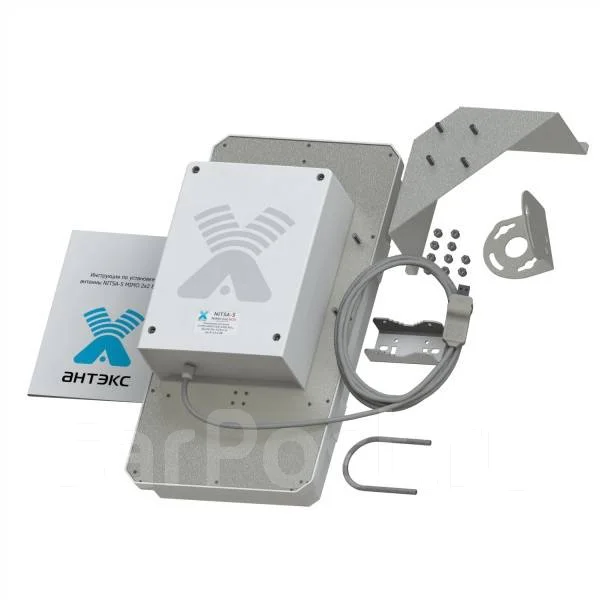

Комплект поставки:

Антенна Nitsa-5 MIMO 2x2 BOX с установленным гермобоксом

USB-удлинитель из кабеля типа FTP CAT5 длиной 10 метров

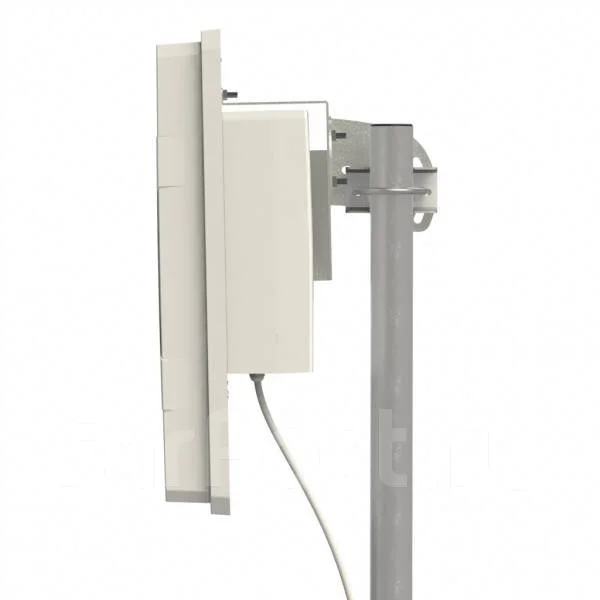

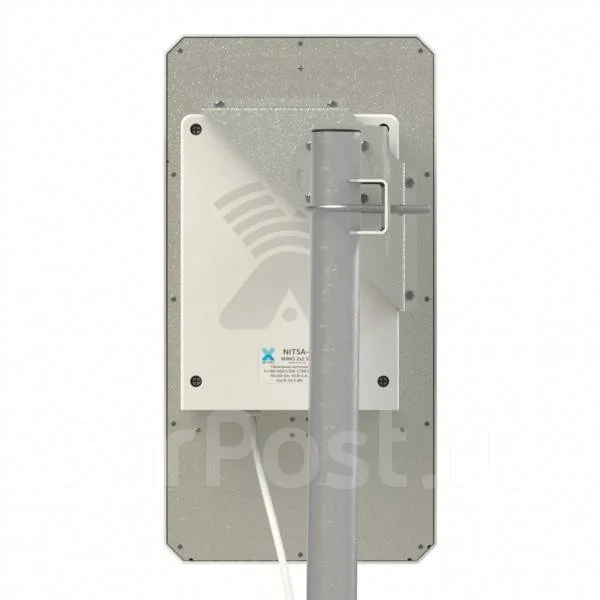

Антенное крепление на трубу или мачту
Инструкция по установке (скачать)
Упаковка из картона
Дополнительное оборудование:

Пигтейлы для соединения модема и антенны (опция)
Подключение к модему:

Для подключения антенны к 4G модему/роутеру необходимы 2 адаптера. Ниже в таблице поясняется какие адаптеры рекомендуются для различных модемов и роутеров.

Модель модема/роутера Тип адаптера
Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278s TS-9 / SMA-female
E3372, E3276 (М150-1), E3272 CRC-9 / SMA-female
Quectel EC25-E, Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G, Sierra Wireless MC7455

U.Fl / SMA-female
Sierra Wireless AirPrime® EM7455 MHF-4 / SMA-female
LU-150/156
MS-156/ SMA-female
Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO
SMA-male / SMA-female

Электрические характеристики
Рабочий диапазон частот, МГц 790?960/1700?2700
Усиление, dBi

9.0?9.5/10.0?14.5

Ширина ДН в Н-плоскости, град
69/36?69

Ширина ДН в Е-плоскости
, град
65/37?53

Отношение вперед/назад, дБ не менее 18
Уровень боковых лепестков, дБ не более -13
Входное сопротивление, Ом 50
КСВ в рабочем диапазоне частот, не более 1,6
Допустимая мощность, Вт 10
Поляризация вертикальная/горизонтальная/наклонная
Механические характеристики

Масса с креплением, г
2300

Габаритные размеры, м
0,45х0,24х0,14

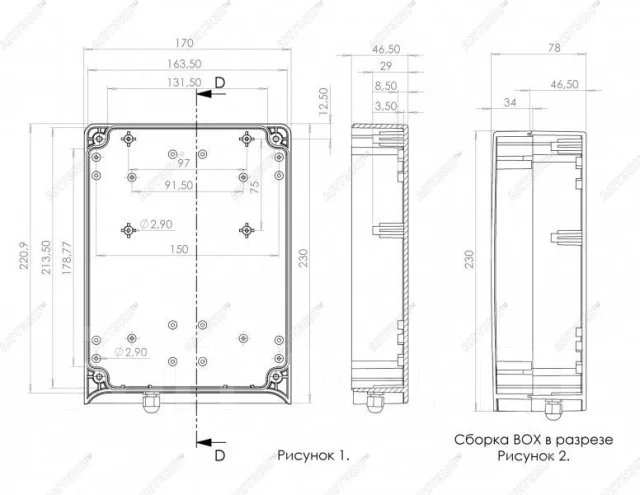

Внутренние размеры герметичного бокса, мм не менее

210x160x65
Разъем
2 х SMA-male

Материал антенны сталь, оцинкованная сталь
Материал защитной коробки поликорбонат
Зависимость коэффициента направленного действия от угла поворота антенны
