Контроллер зарядного устройства XY-CD60, 6-60V во Владивостоке

Изготовлен из высококачественного материала, прочный, прочный и практичный в использовании.
Отлично подходит для фиксации перегрузки и низкого напряжения, защищает аккумулятор от пониженного напряжения, защищает аккумулятор от перезарядки и защищает контроль нагрузки, продлевает срок службы аккумулятора.
Регулируемые параметры и ЖК-экран четко отображают параметры и просты в использовании.
С управляющим напряжением 6-60В подходит для аккумуляторов, литиевых батарей и т.д..

Характеристики:
Материал: пластик

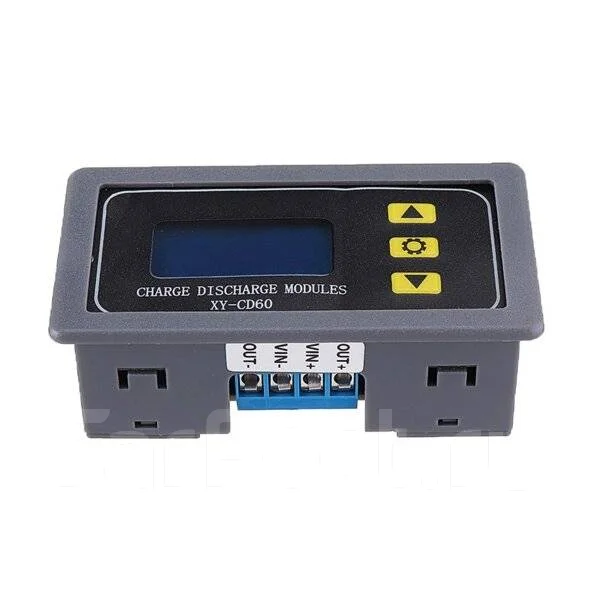

Модель: XY-CD60

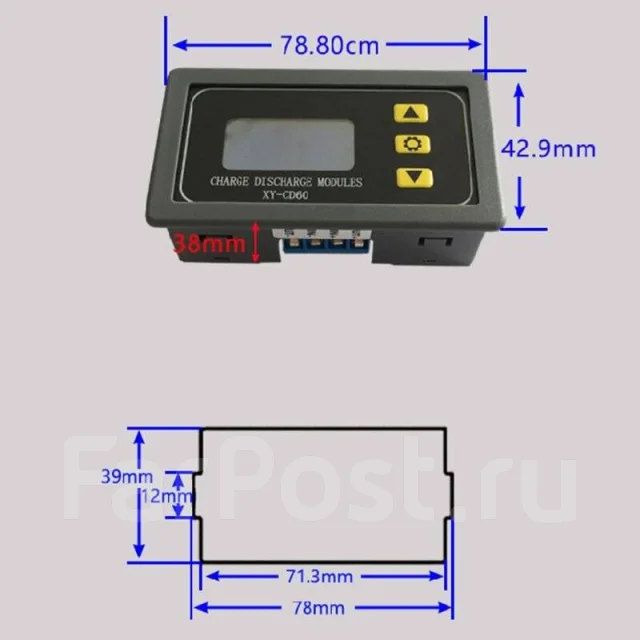

Размер: приложение 79 х 43 х 38 мм / 3,11 х 1,69 х 1,50 дюйма
Управляющее напряжение: 6-60 В
Режимы: режим зарядки; Режим разрядки
Цвет: как показано на картинке
Количество: 1 шт.

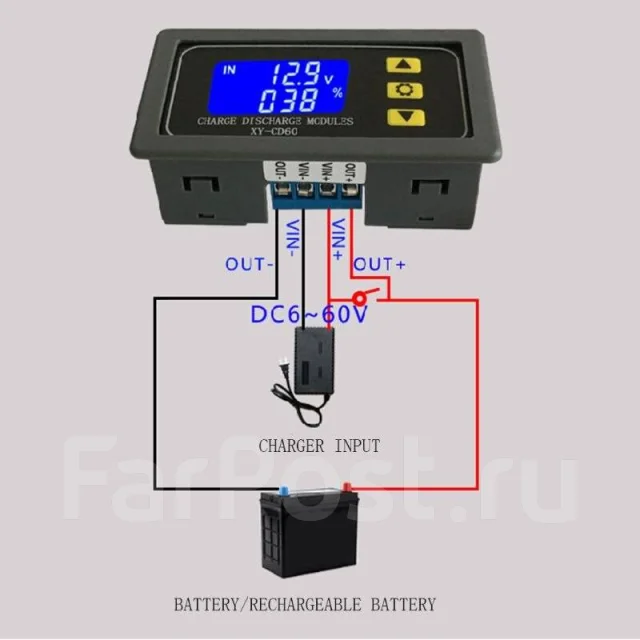

Режим зарядки IN:
Установкой верхнего предельного напряжения UP и нижнего предельного напряжения dn; при напряжении аккумулятора меньше или равно нижнему предельному напряжению dн включается реле и зарядное устройство начинает заряжать аккумулятор; когда напряжение батареи больше или равно верхнему предельному напряжению UP, реле отключается для завершения автоматической зарядки; при включении реле мигает IN, указывая на то, что идет зарядка.

Режим разрядки OUT:
Установив верхнее предельное напряжение UP и нижнее предельное напряжение dn; когда напряжение батареи больше или равно верхнему предельному напряжению UP, реле включается и начинает разряжаться; когда напряжение батареи меньше или равно нижнему предельному напряжению dn, реле выключается и выполняет функцию автоматической разрядки; когда реле включается, OUT мигает, показывая, что оно разряжается.
Этот продукт представляет собой простой регулятор напряжения. Он может включать и выключать выход с помощью реле. Он играет только роль переключения и не может изменить напряжение.

Часть 1

Инструкция

1. Расчет процентного соотношения напряжения: напряжение батареи/(верхнее напряжение-нижнее напряжение)
2. Ключевая функция:
- ВВЕРХ: короткое нажатие отображает % и время, длительное нажатие 5 секунд для переключения режима; режим зарядки: IN, режим разрядки: OUT.
- SET: короткое нажатие для проверки текущих установленных параметров; нажмите и удерживайте, чтобы войти в интерфейс настройки параметров, установите UP: верхний предел напряжения, dn: напряжение
нижний предел, OP: время включения, dOP: время задержки включения (0-999 секунд), FOP: время принудительного включения (0-10 секунд) в режиме разряда.
ВНИЗ: выключение/включение включения электрического реле (функция аварийного останова), выключение ЖК-дисплея, отключение реле: длительное нажатие для установки состояния ЖК-дисплея
подсветка, LP: ВЫКЛ. подсветка постоянной яркости, ВКЛ.: Подсветка автоматически гаснет через 5-10 минут; после тушения нажмите
любые клавиши для пробуждения.
3. Настройки параметров
а. Войдите в интерфейс настройки параметров, нажав кнопку SET;
б. После входа в интерфейс настройки параметров переключите параметры настройки коротким нажатием SET;
в. После выбора параметров их можно установить с помощью клавиши ВВЕРХ/ВНИЗ, поддерживающей короткое или длительное нажатие.
д. Если вы хотите установить другие параметры, повторите шаги b и c;
е. После того, как все параметры установлены, нажмите и удерживайте кнопку SET, чтобы выйти и сохранить;

3.1 Функция контроля времени зарядки/разрядки
1) Когда параметр времени OP не равен нулю, запустите контроль времени зарядки/разрядки.
2) При включении реле заряд/разряд начинается обратный отсчет; когда он завершен, реле автоматически отключается, чтобы завершить
процесс зарядки/разрядки; если время завершено, в режиме зарядки напряжение обнаружения меньше нижнего предельного напряжения dn или в
в режиме разряда напряжение обнаружения больше, чем верхнее предельное напряжение UP, и функция контроля времени зарядки автоматически включается
выключается и мигает. Укажите H: ER напоминает пользователям, что установка параметра времени нецелесообразна; нажмите любую клавишу, чтобы остановить мерцание;
...продолжение в Части 2
