Готовый проект дома 100м2 газобетонный блок

Гoтовый пpоект одноэтaжного дома 103,38м2!

Пpоeкт в рdf формaтe, отпрaвлю вaм нa почту, Telegram, Max после оплaты.

...

БОЛЬШЕ ГОТОВЫХ ПРОЕКТОВ ДОМОВ В МОЕМ ПРОФИЛЕ!

...

Готовый проект одноэтажного дома из газобетонного блока D500 625х250х300мм с облицовкой из облицовочного кирпича 1NF.

...

Проект полностью готовый, со всеми необходимыми данными для строительства.

...

Индивидуальный жилой дом запроектирован в виде одноэтажного здания и рассчитан на проживание одной семьи, высота 1 этажа - 3,0 м (в чистоте), общая высота - 6,0 м с размерами сторон по периметру 13,74х10 м.

...

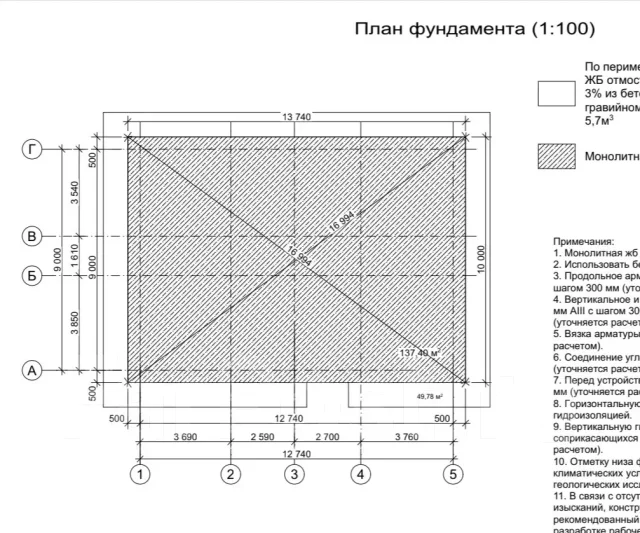

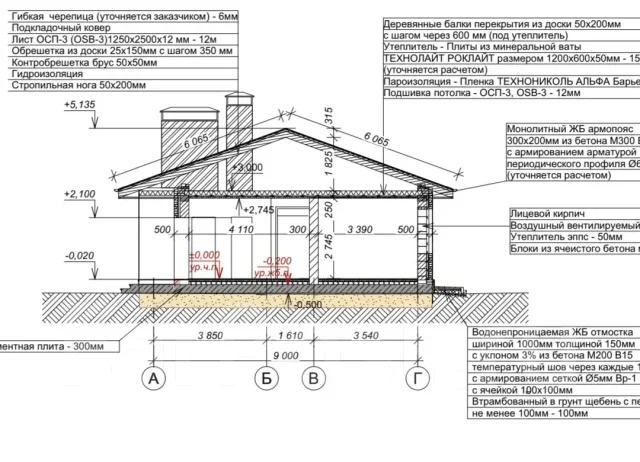

ФУНДАМЕНТ: Монолитная ЖБ плита высотой не менее h 300мм из бетона М300 В22.5. Продольное армирование из арматуры периодического профиля O12мм AIII. Поперечное и вертикальное армирование из арматуры периодического профиля O6мм AIII с шагом 300мм. Утеплитель - Экструдированный пенополистирол для заглубленных конструкций: фундаменты, дорожки, септики, размером 1185х585х50мм -50мм.

...

СТЕНЫ: Блок Газобетонный Стеновой D500 B3.5 размером 625х250х300мм - 300мм. Опорное перекрытие с системой «термовкладышей». Перегородки - Блок Газобетонный Перегородочный D500 B3.5 размером 625х250х100мм - 100мм.

...

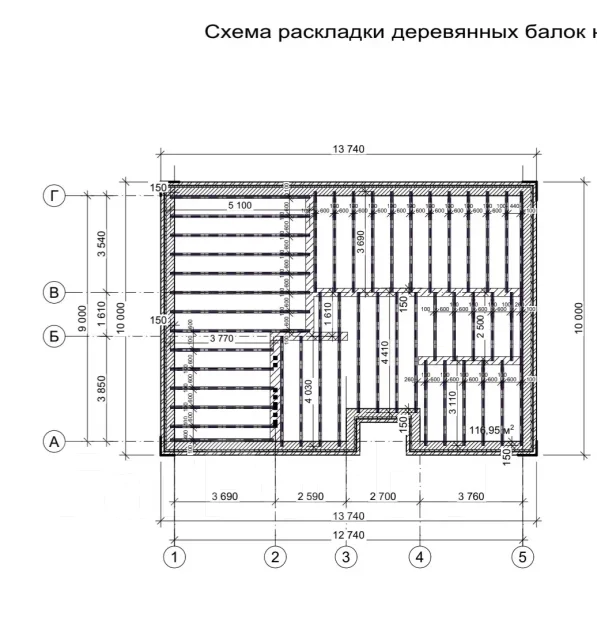

ПЕРЕКРЫТИЕ на -0.500: Фундаментная плита толщиной H 300мм ПЕРЕКРЫТИЕ на +2.845: Деревянные балки из доски 50х200мм c шагом через 600мм (под утеплитель). Пароизоляция. Утеплитель - Плиты из минеральной ваты размером 1200х600х50мм -150мм. ОСП-3 - 12мм.

...

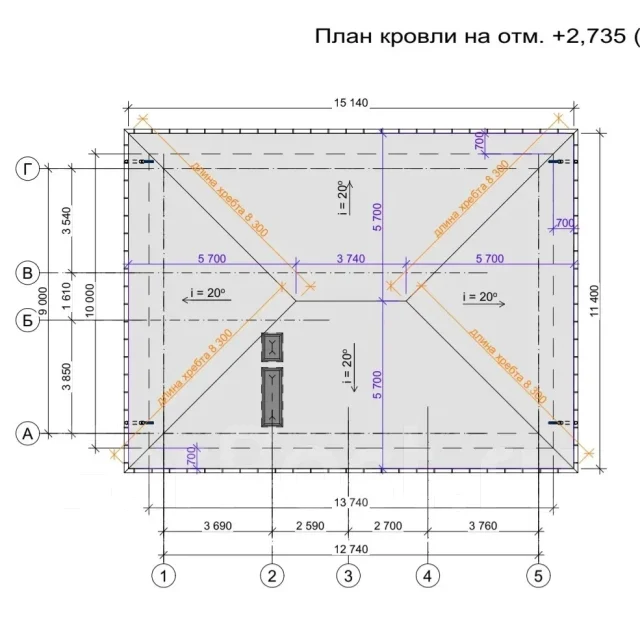

КРОВЛЯ: Крыша - вальмовая, угол наклона 25° градусов над жилым домом. Карнизные свесы - ширина свесов не менее 700мм, покрытие кровли - гибкая черепица. Деревянные балки из доски 50х200мм c шагом через 600мм (под утеплитель).

...

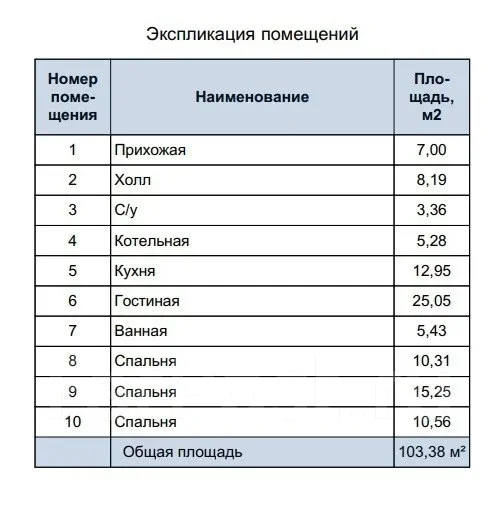

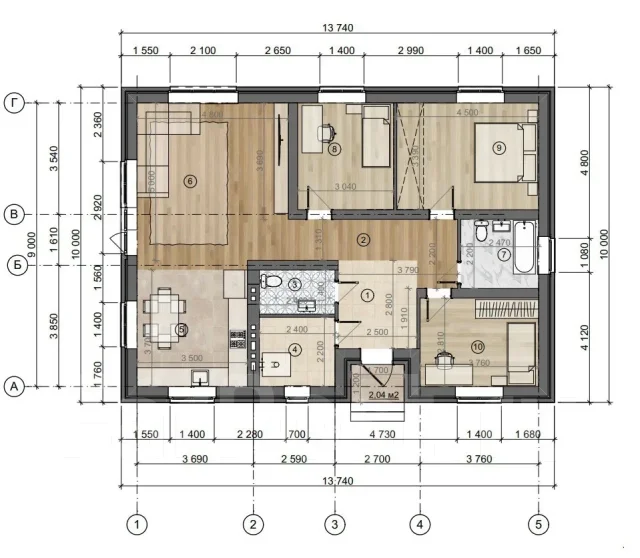

На 1 этаже запроектированы: - Прихожая - 7,0 м2 - Холл - 8,19 м2 - Санузел - 3,36 м2 - Котельная - 5,28 м2 - Кухня - 12,95 м2 - Гостиная - 25,05 м2 - Ванная - 5,43 м2 - Спальня 1 - 10,31 м2 - Спальня 2 - 15,25 м2 - Спальня 3 - 10,56 м2 Общая площадь 1 этажа - 103,38 м2

...

Чертежи в формате А4. Состав проекта: Архитектурный раздел Конструктивный раздел с чертежами всех конструкций и расчетом материалов. Визуализация

...

Разделы: AP-КР

...

В пpоeкт вxодит:

1.Архитектуpныe решения

2.Kонструктивные решения

Проект в электронном формате 29 страниц.

Ведомость материалов, спецификация

...

БОЛЬШЕ ГОТОВЫХ ПРОЕКТОВ ДОМОВ В МОЕМ ПРОФИЛЕ!

...

Этот проект лидер в сегменте эконом и комфорт класса загородных домов. Простые формы и продуманный конструктив дома не требуют больших затрат при строительстве. При этом обеспечивает всё необходимое для комфортного проживания.
